DIY Vocal booth & Control room?!

[boggy]

Originally Posted by analog

Da li cev mora biti na svakoj rupi ili je ok da bude samo na jednoj? Lak?e je trimovati jednu nego cca 4-5

Svaka se racuna, ali prakticno sve trebaju da budu isto dugacke, ako rezonator treba da radi na istoj frekvenciji na svim rupama. Ako ne... onda ce jedna da osciluje na jednoj... druga na malo drugacijoj.... ne kazem da je to beskorisna osobina.


pozdrav

bogi

[Eomsy]

Originally Posted by boggy

...Pokusaj da premeris u toj drugoj sobi koja je nesto duza. zanima me izgled merenja ispred rupe

OK. Pretpostavljam da je sa jednim zvučnikom čisto dosta to izvesti.

Ovi grafovi meni izgledaju kao da onaj dip na 100 Hz-a je od same sobe i da će jo? rupa trebati bu?iti ... ali ajd, prvo ću da izmjerim u većoj sobi danas ..

[boggy]

Originally Posted by Eomsy

OK. Pretpostavljam da je sa jednim zvučnikom čisto dosta to izvesti.
..........

Da, ne treba ti vise od jednog zvucnika... uvek se sva merenja rade samo jednim zvucnikom

pozdrav

bogi

[Eomsy]

Evo Boggy. Ovo su mjerenja kutije iz dnevne sobe kojoj su dimenzije ?=4,75 m, D =5,41 m, V = 2,52 m ...

Plava linija ispod zelene jest novo mjerenje 88,7 litarne kutije u dnevnom boravku, dok je zelena mjerenje u studiju (znači ovo je 5 rupa od 11 cm, bez cijevi unutra) ...

[NLP]

A prazna dnevna soba?!

[boggy]

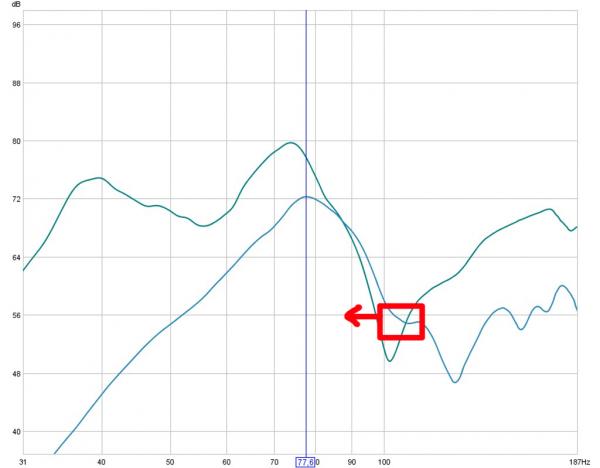

Ok, cevima namesti da na svim rupama minimum koji sam zaokruzio crvenom linijom dodje na 100Hz (strelica pokazuje smer translacije, ne poziciju gde treba da bude na kraju!)

(vidi sliku u attachmentu)

pozdrav

bogi

p.s. ponovicu, sto je cev duza unutra, to je frekvencija niza... to je sva logika.

p.p.s. Pokusaj da zatvoris (zadihtujes) privremeno jednu rupu komadom iverice pa ponovo premeri... mozda cevi i ne trebaju! Zaokruzeni deo bi trebao da se vrati prema nizoj frekvenciji.

[analog]

Originally Posted by boggy

Svaka se racuna, ali prakticno sve trebaju da budu isto dugacke, ako rezonator treba da radi na istoj frekvenciji na svim rupama. Ako ne... onda ce jedna da osciluje na jednoj... druga na malo drugacijoj.... ne kazem da je to beskorisna osobina.

Mislio sam da vi?e različitih rupa svojom kombinacijom daju jednu rezonantu frekvenciju cele kutije.

Imam jedno podpitanje, da bih bolje shvatio efikasnost HH rezonatora. Ako fla?a od 1L rezonira na 111Hz, da li bi sličnu efikasnost imala jedna kutija sa 10 rupa kao i 10 fla?a od 1L? Da li mo?e da se ka?e ?to vi?e rupa na HH to bolje?
Da li je bolje vi?e manjih rupa ili jedna velika?

[boggy]

Originally Posted by analog

Mislio sam da više različitih rupa svojom kombinacijom daju jednu rezonantu frekvenciju cele kutije.

Da, u slucaju da su dubine cevi iste. U slucaju da cevi nema, onda je "cev" debljina materijala zida helmholtzovog rezonatora i delimicno debljina kamene vune. Ali medjusobni uticaj je moguc, te se mogu desiti medjurezonancije koje samo zavise od zapremine "cevi" na rupama...
Najbolje bi bilo imati jednu rupu, tacne povrsine.

Originally Posted by analog

Imam jedno podpitanje, da bih bolje shvatio efikasnost HH rezonatora. Ako flaša od 1L rezonira na 111Hz, da li bi sličnu efikasnost imala jedna kutija sa 10 rupa kao i 10 flaša od 1L? Da li može da se kaže što više rupa na HH to bolje?

Nisam siguran da razumem pitanje, ali sam siguran da su kutije za Eomsyjeve helmholtze trebale biti manje zapremine (mislim da sam to vec negde napisao) ako se prave za 100Hz...
Kad se tako naprave, mogu da se posloze jedna pored druge. Svaka ima svoju (jednu) rupu i kraj... ali covek je krenuo ovako... pa mu pomazemo.

Originally Posted by analog

Da li je bolje više manjih rupa ili jedna velika?

Sigurnija je jedna velika za dizajn ali je onda neravnomerna distribucija delovanja.

pozdrav

bogi

[Eomsy]

E sada te fakat ne razumijem .

Kako si prepoznao da je ovaj dip ...




.. u biti frekvencija na kojoj kutija rezonira ??? Kaj nebi trebao biti onaj peak na 77 Hz-a ???

Odnosno, kako se to mo?e prepoznati (vjerujem da je u tvom slučaju to iskustveno ), a da nije to upravo soba u kojoj mjerim, u ovom slučaju dnevni boravak (koji nije prazan, for NLP)??? ?to to znači da gledam prvi dip poslije najvećeg peaka i to mi je rezonantna frekvencija?

[boggy]

Originally Posted by Eomsy

........ Što to znači da gledam prvi dip poslije najvećeg peaka i to mi je rezonantna frekvencija? [/B]

Zatvori rupu pa izmeri pa ces videti...
Da mozes meriti u otvorenom prostoru bilo bi lakse da shvatis. I ja imam problem da se snadjem...


pozdrav

bogi

p.s. da... taj dip, sto si ga strelicom obelezio, "lovimo", ostalo je soba. Kada si merio u studiju, poklopio se sa dipom sobe koji ima veliki Q faktor... i potpuno ga je zamaskirao
