difuzor panel

[boggy]

Originally Posted by quake

.....Koje frekventno podrucje da gadjam kojim difuzorima i koji tip(prime number,mislim da se tako kaze gde da upotrebim.Hvala jos jednom.

Nemoj ici sa donjom granicnom frekvencijom ispod 1kHz (debljina difuzora otprilike 10-15cm), a ostalo kako god zelis... vec prema ukusu, veshtini, upornosti, tvrdoglavosti... bilo koji difuzor, ali DIFUZOR, pravljen prema vec opisanim matematickim principima, je dobar akusticki element...
Ostale ad-hoc i "na intuiciju" konstrukcije treba zaobilaziti (grbavo "od oka" isecene daske, pa slepljene "na kant", recimo... mozda malo lepse izgledaju ali nisu zvucno "ni nalik" PRAVIM difuzorima.)

pozdrav

bogi

[quake]

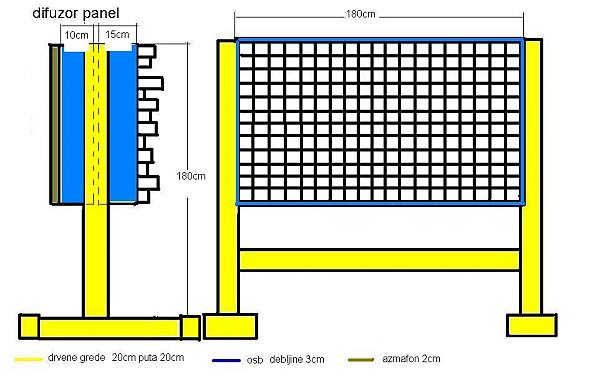

Evo nove skice.Letvice bih slagao kao kod denisovog skyline difuzora i upotrebio bih lipove drvene obradjene lajsne stranica 5cm u preseku.To ce neki stolar lepo da isece pevajuci .Sa zadnje strane je azmafon ispod koga je vazdusni djep od 10cm jer sam shvatio da azmafon tako najbolje radi.Kutije od OSB-a su 3cm debele,nadam se da se to lako nalazi i da ce da "drzi.Pravim dva panela pa cu da im nadjem najbolji polozaj i rastojanje slusno, s tim sto prednji panel ne bi imao azmafon pozadi.

[boggy]

Originally Posted by quake

.....Kutije od OSB-a su 3cm debele,nadam se da se to lako nalazi i da ce da "drzi....

Ne, nisam video toliko debeo OSB, i s obzirom na cvrstinu, radije na tom mestu koristi "sirovu" ivericu (nema nikakve boje i dezene na sebi, jeftinija od OSB) ili sirovi medijapan (MDF, skuplji od OSB)...

E sad, "debele" ploce se mogu naci samo u obliku za radne ploce stolova i kuhinjskih elemenata, vec dezenirane i nisu jeftine... tako da ti skoro jedino preostaje sirovi medijapan debljine 25-28mm

pozdrav

bogi

[boggy]

i jos... ram, kutiju ili kako to vec zoves, trazi da ti stolar spoji lepkom, koriscenjem obicnih (drvenih!) tiplova ili "keks"-tiplova... i to je najcvrsce sto mozes dobiti... shrafove i eksere izbegavaj gde god mozes (ne samo za okvir/kutiju)... samo lepak, ili lepak i tipl ("keks" ili obicni)

SRECNO!

pozdrav

bogi


p.s. Ako stolar, kod koga ces to raditi, kaze da nema mashinu tiplericu, ili barem upotrebljivu "keksaricu"... zaobidji tog stolara i trazi drugog!

[NLP]

Originally Posted by quake

Pozdrav svima.Kako mi je NLP i predlozio,otvorio sam novu temu.U pitanju je studio u kuci ali zidanje iz nekih razloga na zalost ne dolazi u obzir pa sam plan za akusticko sredjivanje (uz pomoc vaseg foruma ) napravio kao na slici.Problematicno mi je koliko ce u ovom slucaju difuzor panel moci uspesno da "odglumi" zadnji zid i da li da difuzore na bocnim zidovima kacim kao na slici ili direktno na zid ako im slojevi vazduha i azmafon pozadi ne znace mnogo.Ako postoje bolje varijante sto se tice rasporeda opreme i akustickih pomagala bio bih vam zahvalan da mi ukazete na njih.Pozdrav

Za takve malene prostore... daj prvo pogledaj thread od Spofolice:
http://www.rumski.com/forum/showthre...ight=spofolica

Pusti stiropor uop?te... upotrijebi vi?e slojeva azmafona, jer je 2cm zaista malo... razlika difuzori i difuzori paneli?!, okej neka bude...
?ta rade difuzori (okej) paneli, iza zvučnika?!... prve refleksione povr?ine su znači (gledam tvoju skicu) druga/ stransko/ leđna polovica kontrolke?
... za jedanput...

[quake]

Hvala Boggy,idem onda na MDF 28cm i uradicu kako si napisao.
Nenade,procitao sam temu koju si naveo a i sve ostale,mesecima to vec radim ali je moja prostorija ipak malo specificna pa ima dodatnih problema na koje nisam ovde nailazio .Tekst uz prvu skicu je dosta necitak pa si "stiropor" verovatno greskom procitao (izvinjavam se ali nema ga nigde).Difuzor paneli su mi ovi "sa nogama" mogao sam reci i difuzor paravan,to bi bilo razumljivije.Mislis da ovi iza zvucnika nisu potrebni ?(ako nisu ucinkoviti,rado cu postedeti sebe slaganja letvica). Sto se tica azmafona,mogu da dodam jos koliko treba.Sto se tice prvih refleksija,nisam razumeo da li tu nesto ne stima?

[NLP]

Pogledaj bolje ima? napisano - ?uta crta: zid, cigla, stiropor blok.
Tvoja prostorija nije ni?ta posebno i nije ba? pretjerano specifična, oprosti!

Na to: "prve refleksione povr?ine su znači (gledam tvoju skicu) druga/ stransko/ leđna polovica kontrolke?", nisi odgovorio.

[quake]

Ahaaa,taj stiropor....on je vec u zidu koji je sazidan.Nalazi se izmedju cigle i bloka.Dao sam podatak onako,za svaki slucaj.Inace nemam nameru da koristim stiropor kao zvucnu izolaciju.Sto se tice specificnosti prostora,mislio sam na lose strane a jedna od njih je da zadnji zid ne postoji.Prva refleksiona povrsina mi je upravo difuzor panel ili difuzor paravan,svejedno.Kako bi ti ovo resio bez zidanja?

[NLP]

Pa tvoja zamisao ima potencijale.

ALI: oko zvučnika i u SVIM kutovima (vertikalni prednji, horizontalni strop/ zid, horizontalni pod/ zid... ugaoni apsorberi) napuni sa apsorberima!!!

Ro?tilj neka ima cca. 10cm azmafona ili vune!

Miči difuzore iza zvučnika (kao ?o sam rekao trapovi okolo i prečitaj jo? to: http://www.gikacoustics.com/education_sbir.html i to http://www.realtraps.com/sbirlbir.htm).

Napravi jo? sve to ?to si nacrtao i napravi mjeritve svake toliko (po fazama npr.).
Bilje?i i raportiraj

[clusterchord]

jes je, sto kaze NLP. prve refleksne povrsine (u stranoj literaturi: reflexion free zone, odn. RFZ), pogotovo to iza zvucnika, mani se difuzora, stavi absorbere. tocke gdje ce se od zvucnika odbijati tebi ravno u glavu pod istim kutem.

za takve manje dimenzije rezije.. i lijevo i desno na RFZ tocke bih prije isao na absorpciju nego difuziju. drugo kad se radi o vecim rezijama, pogotovo ako su zidovi pod kutem, onda mogu difuzori.

2cm azme je gotovo NISTA. umirit ce ti ekstremno visoke frekv. (vjerojatno i previse) a ostalo ce i dalje divljati. bolje par dobro plasiranih sirokopojasnih, debelih absorbera i ponesto difuzora, nego pokrivat velike povrsine sa tananim azmafonom.

stiropor je upitno korisan absorpcioni materijal. meni posluzio jedino za manji, 12cm tanak QRD difuzor za strop, zbog jedne ocigledne prednosti.. bilo kakav drveni, ako mi padne na glavu.. odo da sviram sa john lennonom i john bohnamom. od 40kg/m3 industrijskog stiropora su. na stropu ih kombiniram sa sirokopojasnim absorberima.

ideja da stavis "skyline" difuzor na pomicni panel nije losa. al samo s jedne strane ko sto rece ljudi. stavi ga na vecu razdaljinu od mjesta gdje sjedis. 3m barem. po meni, za taj panel, trebas ici na 2komada (1kom klasicni 60x60cm, 12x12 kockica dim. 5x5cm, po skyline kalkulatoru od 688Hz do aprox. 3kHz). imam 2 komada od pune jelovine, treci se jos radi, za na straznji zid. jest teski su ko Debela Berta, al rade fantasticno.
