27-10-2007, 06:20 PM
|
#1 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Od nule do studija
Pozdrav drugari!

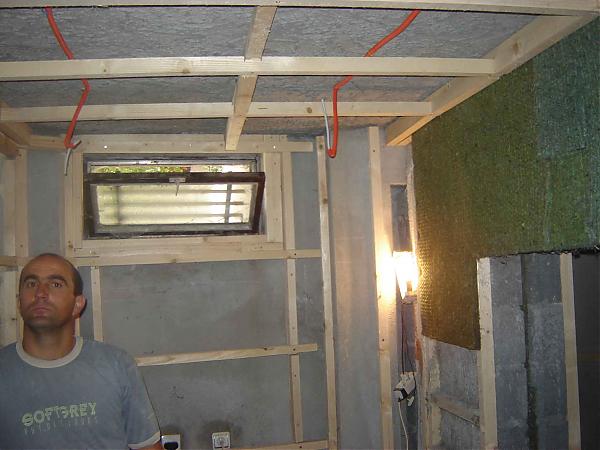

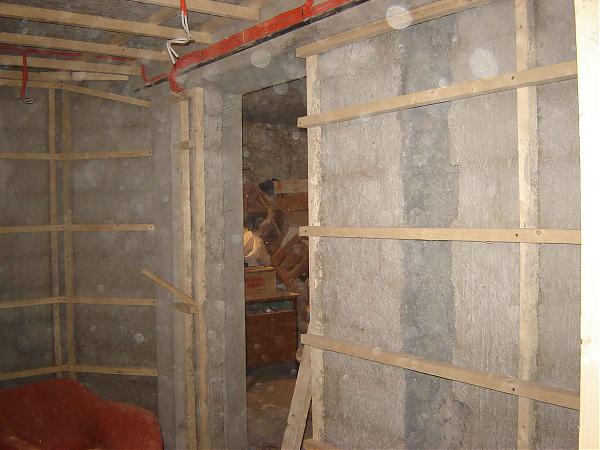

Konacno je gotov jos jedan studio...Evo, kako i treba, da podijelim sa vama iskustva. Najprije se pristupilo zidanju dvije prostorije u podrumu od kuce. Napravljen Vocal boot i control room sa dva pregradna zida od betonskih blokova izmedju i prazninom izmedju zidova od 10cm u koju je ubacen i jedan sloj Azmafona 2cm deblljine.Ostali zidovi takodje od blokova. pogled iz vocal boot-a prvi od 2 srednja zida zadnji zid control room-a drugi zid izmedju prostorija Kad je ozidano, razvucena struja i pao prvi rostilj od jelovine 10cm od zidova i od plafona |
|
|
|
27-10-2007, 06:30 PM
|
#2 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija
I jos...

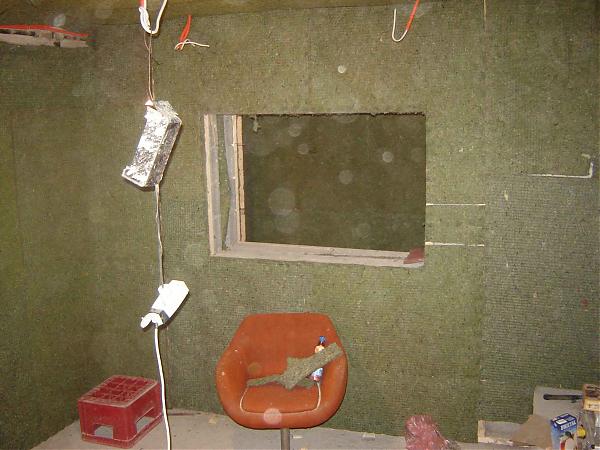

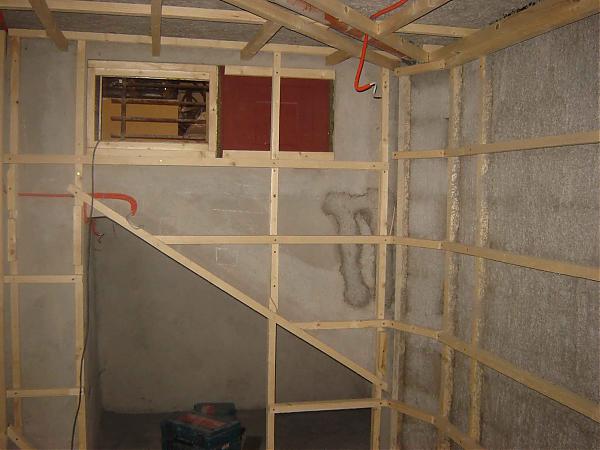

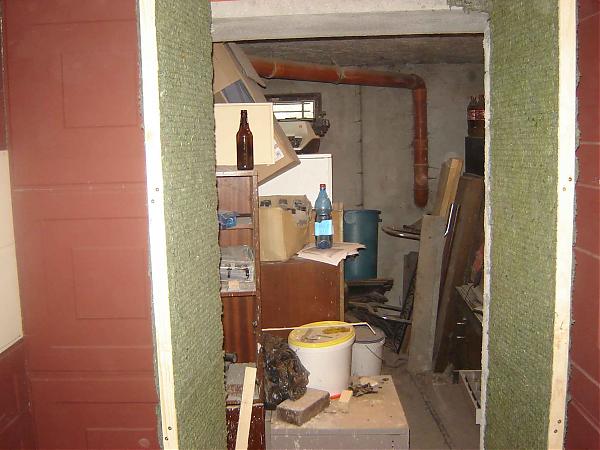

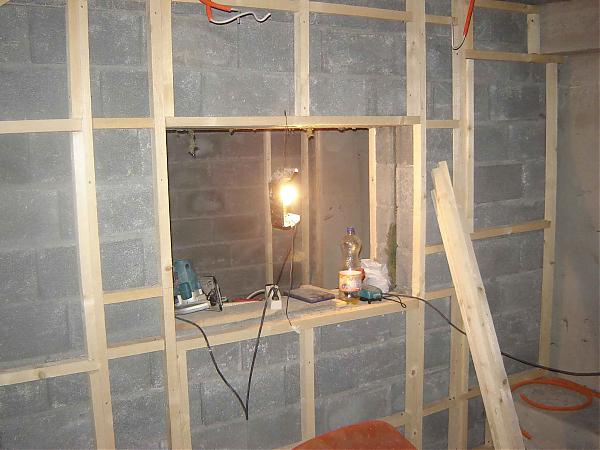

prozor za luftiranje u vocal boot-u prozor za luftiranje u controlnoj sobi i ostava za po nesto... predanja strana controlne-prozor je 120*80 ulaz u kontrolnu s boka Na prednje strane obije prostorije rostilj je postavljan na 5 cm zbog duplog zida. |
|
|
|
|
27-10-2007, 06:38 PM
|
#3 |
|
Ivan Lekic
Join Date: Mar 2004
Location: Kraljevo
Posts: 3,256
|
Re: Od nule do studija
svaka cast .. obavestavaj nas do kraja radova .. sa slikama .. bilo bi super ..
__________________
|
|
|
|
|
27-10-2007, 06:45 PM
|
#4 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija

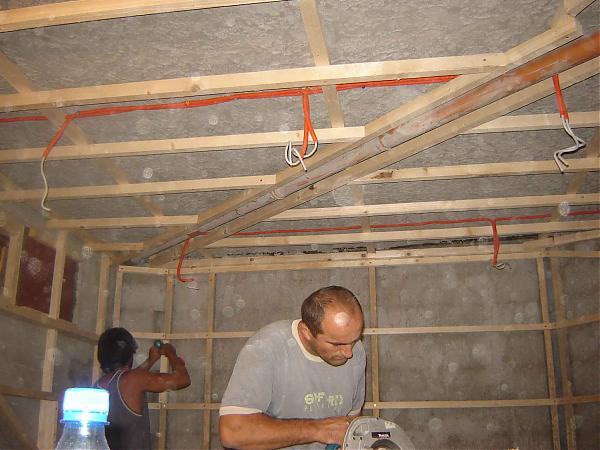

Oblozili dobro cijevi od kanalizacije po plafonu sa Azmafonom i poceli ga kucati na rostilj...

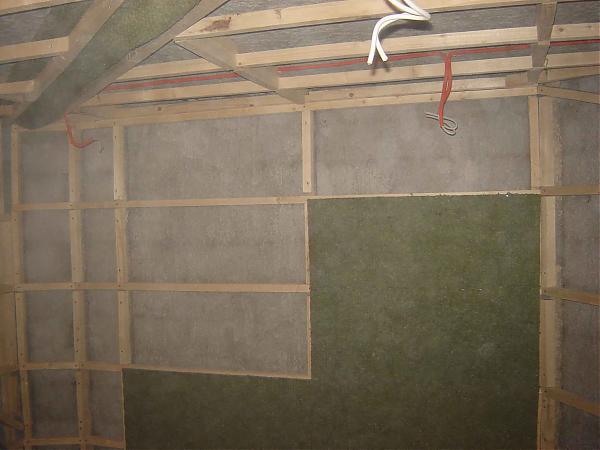

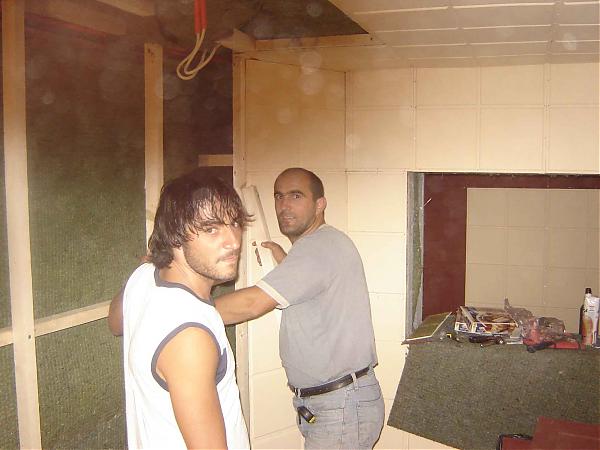

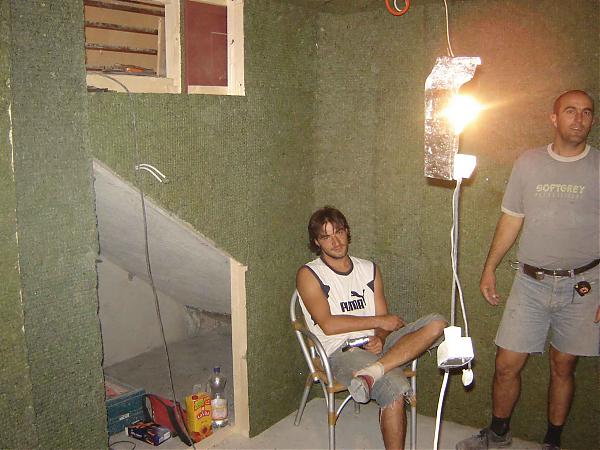

zadnji zid controlne vocall boot prednji zid controlne ostava i prozor opet Prije postavljanja azmafona a nakon ukucavanja rostilja zidovi grubo omalterisani kako bi zacepili eventualne rupice, a onda stavili drugi rostil-kao kod Ivana-sa Azma plocama na njima. |
|
|
|
|
27-10-2007, 06:56 PM
|
#5 |
|
Ivan Lekic
Join Date: Mar 2004
Location: Kraljevo
Posts: 3,256
|
Re: Od nule do studija
bravo .. kod mene je taj princip samo u sobi za snimanje .. kontrolna soba mi je drugacije uradjena,od razlicitih materijala .. sundjera,trske itd ..
ajde kada sve probas javi utiske .. posebno me interesuje za reziju-kontrolnu sobu .. samo napred
__________________
|
|
|
|
|
27-10-2007, 07:10 PM
|
#6 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija
S druge strane controlne simetricno...

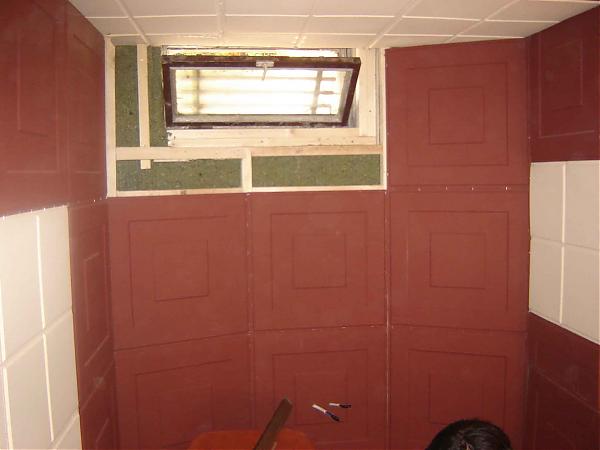

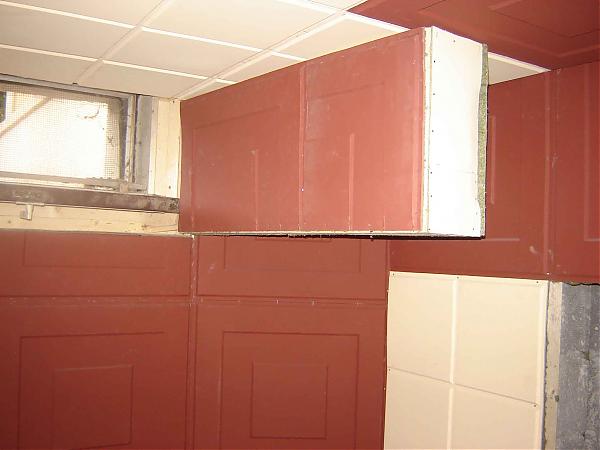

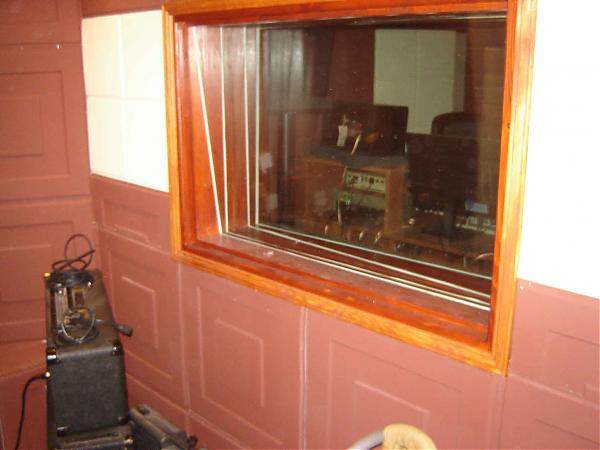

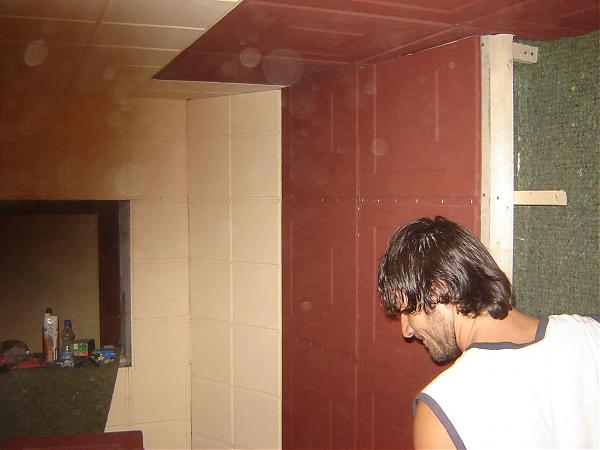

Primjetite da je na mnogim mjestima razmak drugog rostilja od prvog znacajno veci od 5cm zbog konstrukcije controlne sobe sa vise uglova i bez i jednog para paralelnih zidova... ...izuzev plafona i poda zbog male visine-finalna visina 230cm ... i pri kraju... vocall boot isto, ali napravljeno posebno krilo olozeno plocama sa obije strane a napunjeno azmafonom, a takodje napravljen jos jedan umetni zatvarac takodje s obje strane oblozen plocama i napunjen sa 4 cm azmafona-jos staklo na postojecem prozoru... Isto ucinjeno sa prozorom u control room-u Kad su stavljene sve ploce, postavljen parket i rasvjeta- 4 halogene svjetiljke u vocal boot-u na potenciometre , i 7 svjetiljki u control room-u+ svjetlo u ostavi. Onda postavljen prozor izmedju prostorija tako sto su stavljena 4 stakla pod raznim uglovima od kojih su prvo i zadnje po 1cm debljine, a unutra je jedno 0.8cm i do njega pod uglom jedno sa 0.6cm debljine-takodje ostavljena rupa kroz dupli zid kroz koju ce se provuci kablovi za komunikaciju izmedju prostorija, a onda ce se zapecatiti azmafonom debelo... Ne cuje se nista iz jedne u drugu... Last edited by alhoholicar; 27-10-2007 at 09:56 PM. |
|
|
|
|
27-10-2007, 07:28 PM
|
#7 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija
Kako se ne bi narusila simetrija control room-a, potpuno simetricno napravljena dvokrilna vrata kao u saloon-u - jedna na ulazu u control room iza kojih su (gledano iznutra) jos jedna debela i teska drvena vrata sa dihtunzima, a druga zagradjuju ostavu i prozor, tako da je iznutra gledano sve potpuno simetricno. Krila su napravljena tako sto se na jelovinu koja je koriscena za rostilje prvo kucao azmafon 1cm, pa na njega Azma ploca, sredina ispunjena azmafonom 2cm, a onda oped 1cm azmafona pa ploca. Ista vrata stavljena i u vocal boot-u, a iza njih takodje teska, drvena dihtujuca vrata.

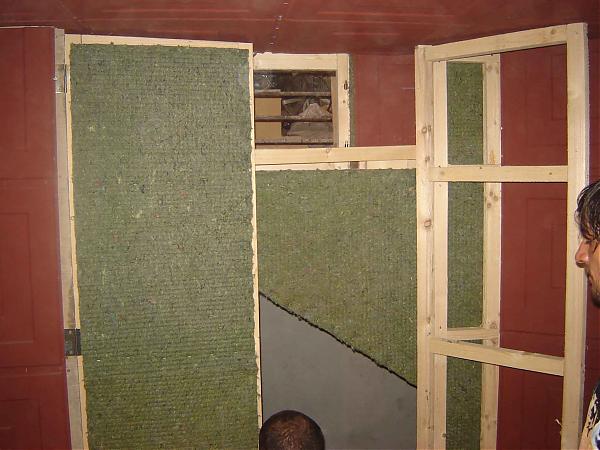

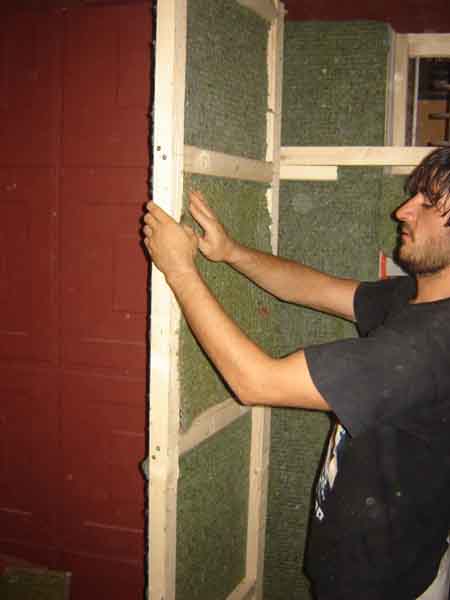

vrata saloon-a punjenje istih azmafonom pogled iz vocal boot-a prije stavljanja ploca na vrata Last edited by alhoholicar; 27-10-2007 at 09:58 PM. |
|
|
|
|
27-10-2007, 07:45 PM
|
#8 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija
Kad je sve poplocano, spojena je i struja-ostavljene po dvije faze u obije prostorije-na jednu ide kompletna oprema za snimanje , a na drugu ako treba nesto drugo... Svijetla stavljena na posebnu fazu...

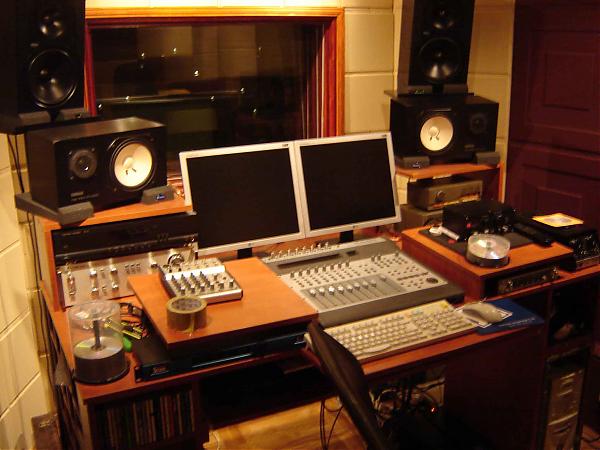

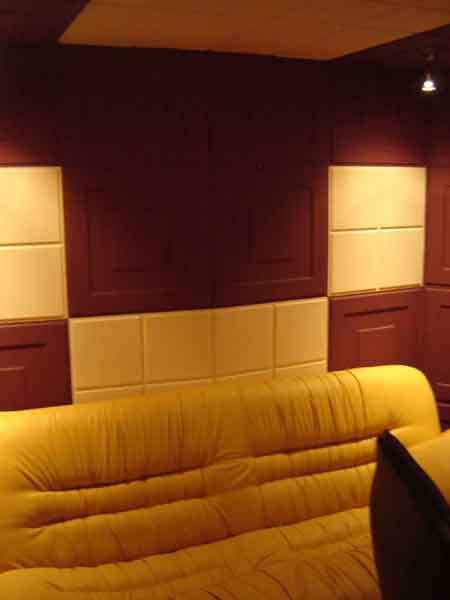

Napokon unesena oprema i probano kako radi- zvuk u controlnoj fenomenalan, doduse lijepo postavljene NS10 i HR824 -oboje na Auralex-mopadove...probana pojacala u vocal boot-u i zvuci dobro za sada-pisacu kako probam. Naravno i kad se odvrne, u susjenoj prostoriji je ok. Prije nego postavim skicu prostorije, evo par slicica kako izgleda- jako je prijatno za rad sto je super pored toga sto control room zvuci odlicno... Gledano sa ulaza... ... od ostave... zadnji zid controlne |
|
|
|
|
27-10-2007, 07:48 PM
|
#9 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija

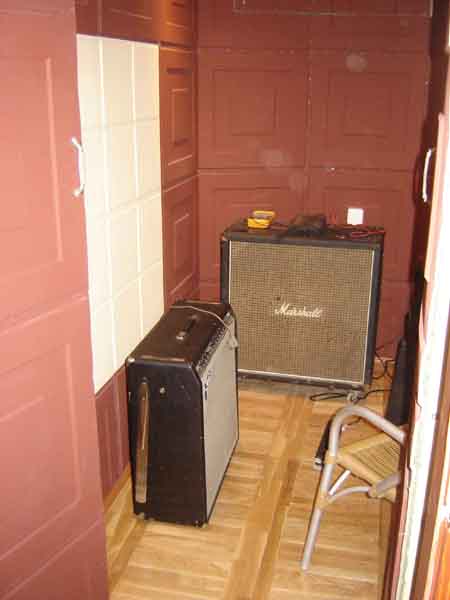

Evo i slicice vocal boot-a sa vrata
|
|
|
|
|
27-10-2007, 09:49 PM
|
#10 |
|
Member
Join Date: Feb 2007
Posts: 100
|
Re: Od nule do studija

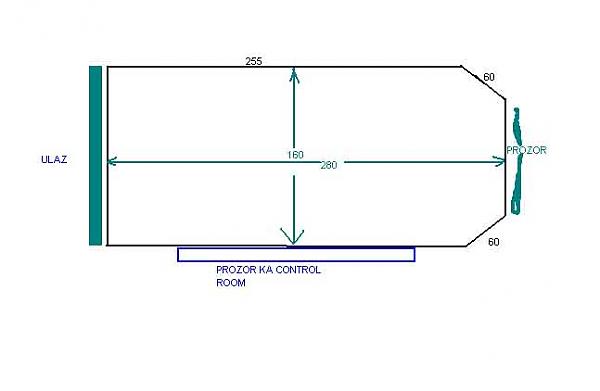

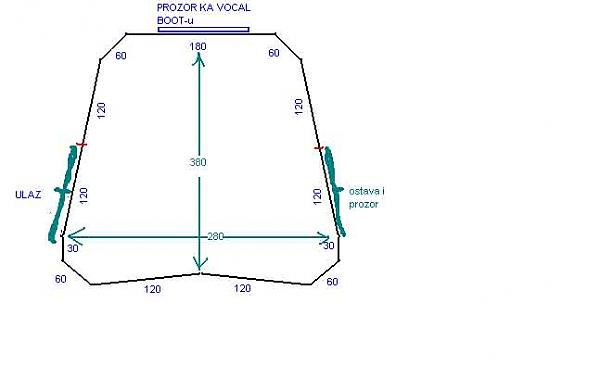

Evo otprilike skice kako to izgleda, sa dimenzijama, mada promjeri,odnosno odnosi stranica nijesu nacrtani po duzinama koje su napisane, ali ipak...
skica contolne sobe i vocal boot-a Naravno, VELIKO HVALA Rumskom, Boggy-ju, Goranu, Ivanu i drugima .... |
|
|
|
|
«
