Od nule do studija


Pozdrav drugari!

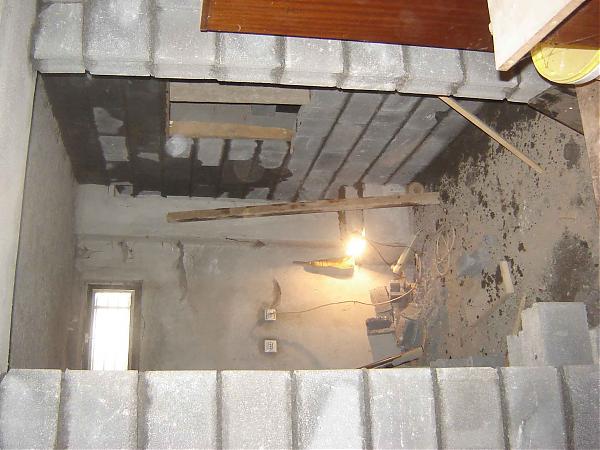

Konacno je gotov jos jedan studio...Evo, kako i treba, da podijelim sa vama iskustva. Najprije se pristupilo zidanju dvije prostorije u podrumu od kuce. Napravljen Vocal boot i control room sa dva pregradna zida od betonskih blokova izmedju i prazninom izmedju zidova od 10cm u koju je ubacen i jedan sloj Azmafona 2cm deblljine.Ostali zidovi takodje od blokova.
Attachment 2442
pogled iz vocal boot-a

Attachment 2443

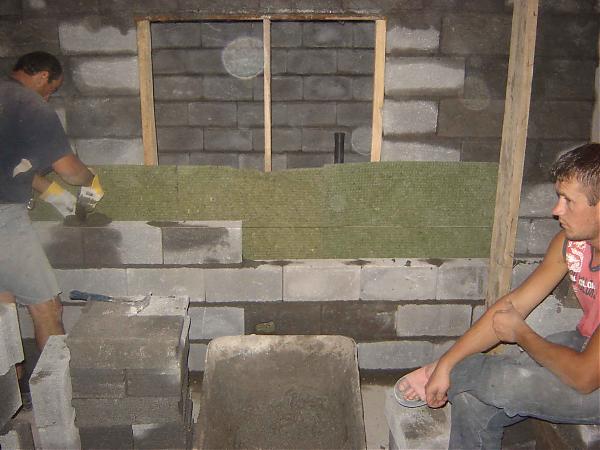

prvi od 2 srednja zida

Attachment 2444

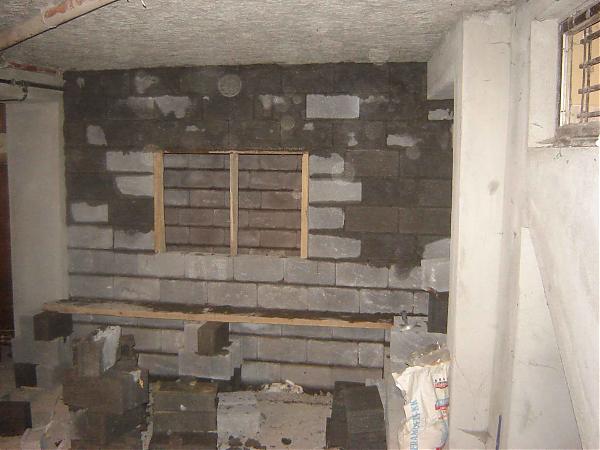

zadnji zid control room-a

Attachment 2445
drugi zid izmedju prostorija

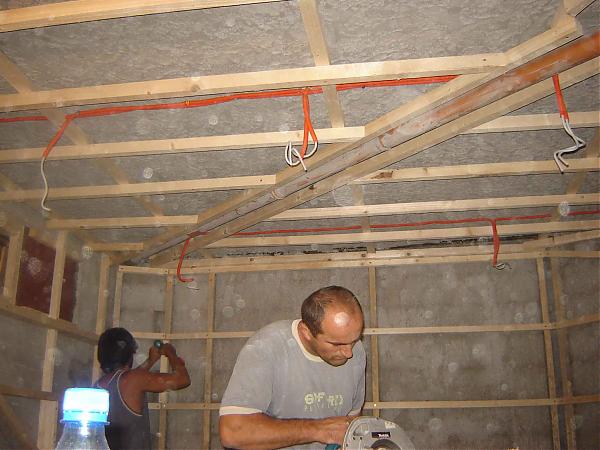

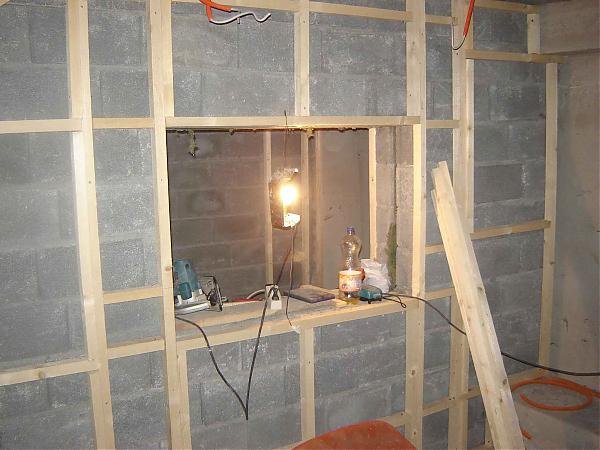

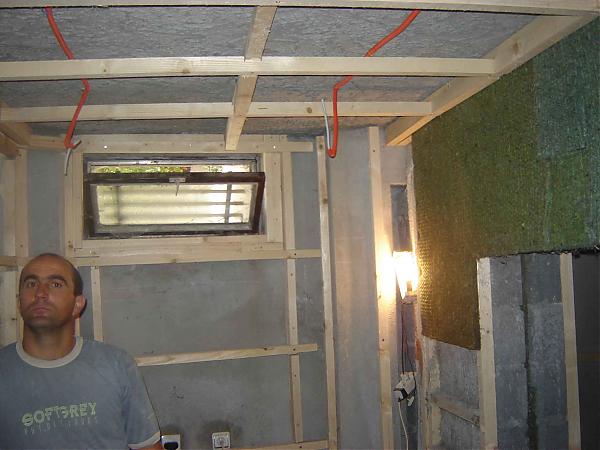

Kad je ozidano, razvucena struja i pao prvi rostilj od jelovine 10cm od zidova i od plafona
Attachment 2446

Re: Od nule do studija


I jos...
Attachment 2447
prozor za luftiranje u vocal boot-u

Attachment 2448
prozor za luftiranje u controlnoj sobi i ostava za po nesto...

Attachment 2449
predanja strana controlne-prozor je 120*80

Attachment 2450

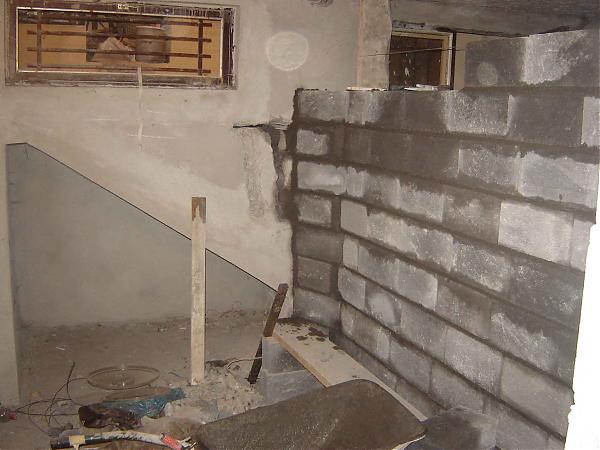

ulaz u kontrolnu s boka

Na prednje strane obije prostorije rostilj je postavljan na 5 cm zbog duplog zida.

Re: Od nule do studija


svaka cast .. obavestavaj nas do kraja radova .. sa slikama .. bilo bi super ..

Re: Od nule do studija

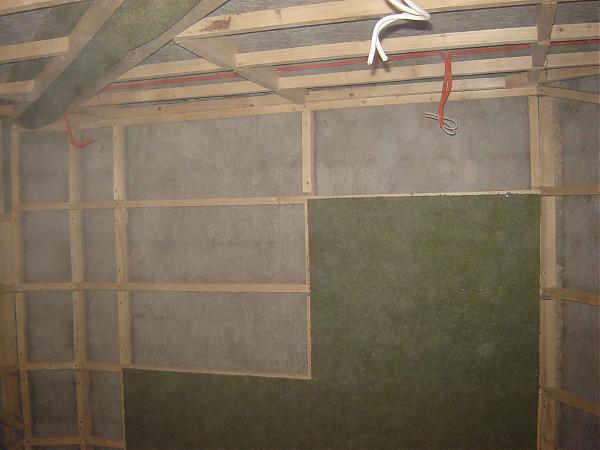

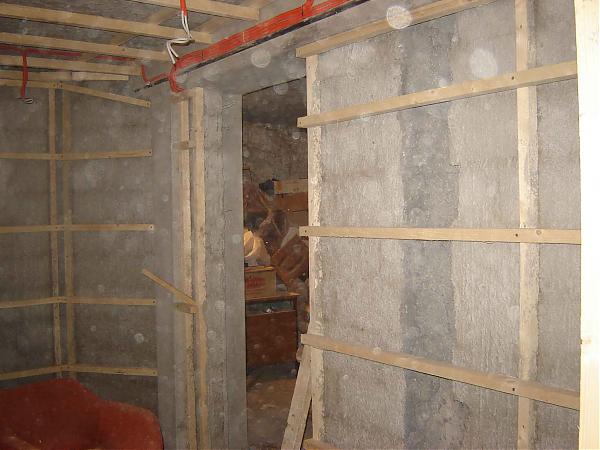

Oblozili dobro cijevi od kanalizacije po plafonu sa Azmafonom i poceli ga kucati na rostilj...
Attachment 2451
zadnji zid controlne
Attachment 2452

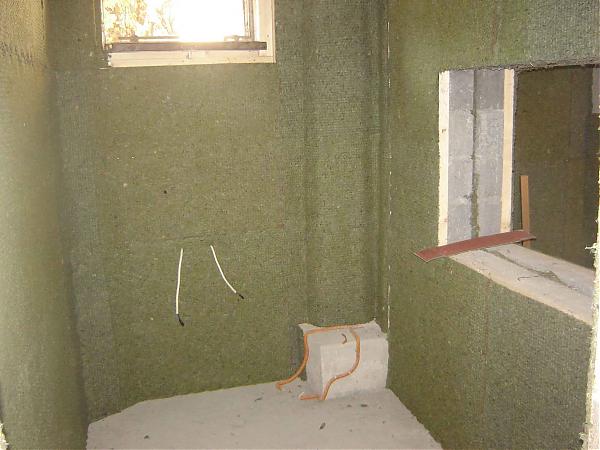

vocall boot
Attachment 2453
prednji zid controlne

Attachment 2454

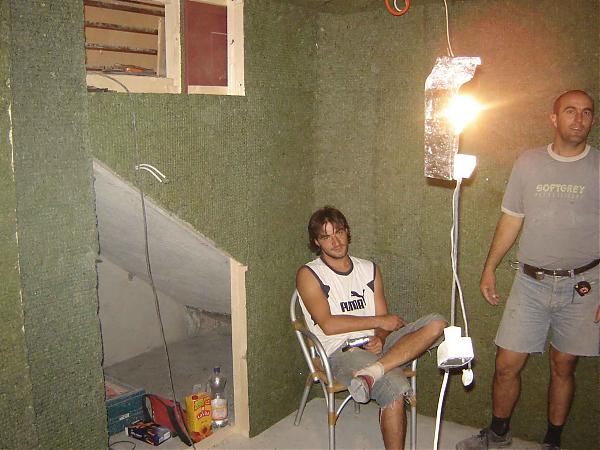

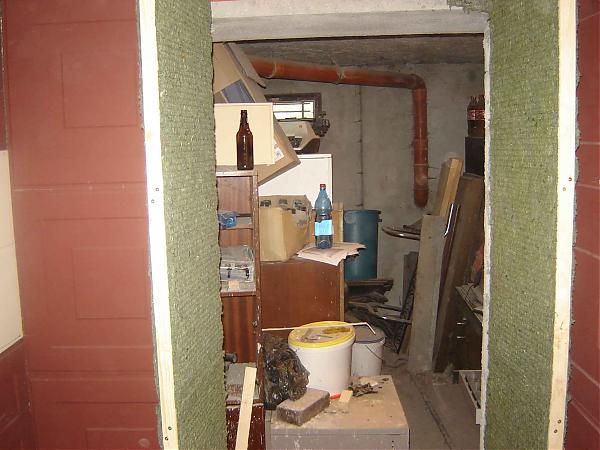

ostava i prozor opet

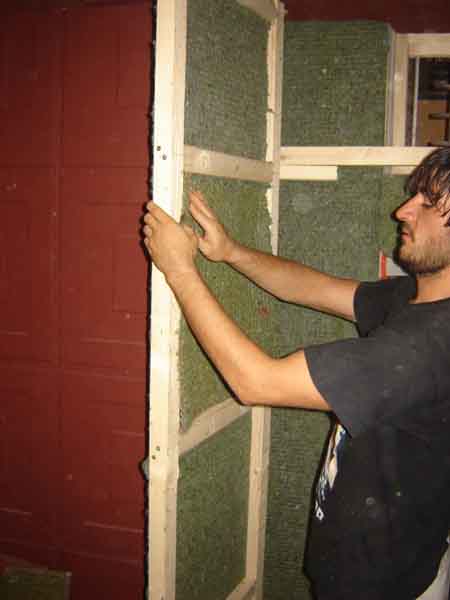

Prije postavljanja azmafona a nakon ukucavanja rostilja zidovi grubo omalterisani kako bi zacepili eventualne rupice, a onda stavili drugi rostil-kao kod Ivana-sa Azma plocama na njima.
Attachment 2455

Re: Od nule do studija


bravo .. kod mene je taj princip samo u sobi za snimanje .. kontrolna soba mi je drugacije uradjena,od razlicitih materijala .. sundjera,trske itd ..

ajde kada sve probas javi utiske .. posebno me interesuje za reziju-kontrolnu sobu ..

samo napred :beer:

Re: Od nule do studija

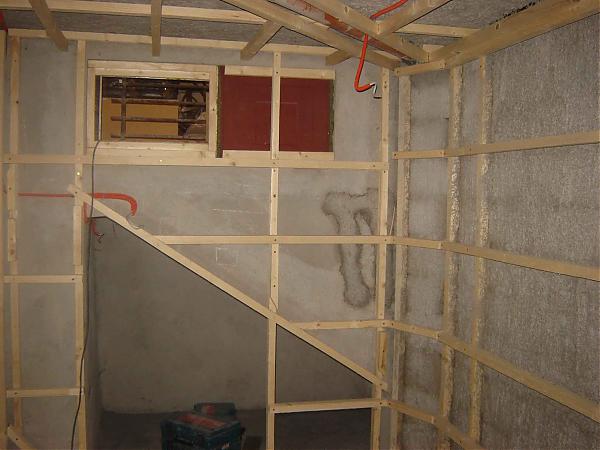

S druge strane controlne simetricno...
Attachment 2456
Primjetite da je na mnogim mjestima razmak drugog rostilja od prvog znacajno veci od 5cm zbog konstrukcije controlne sobe sa vise uglova i bez i jednog para paralelnih zidova...
...izuzev plafona i poda zbog male visine-finalna visina 230cm
Attachment 2457
... i pri kraju...
Attachment 2458
vocall boot
Attachment 2459

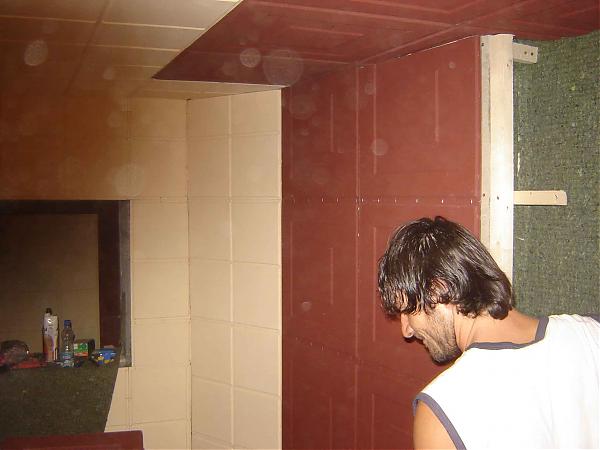

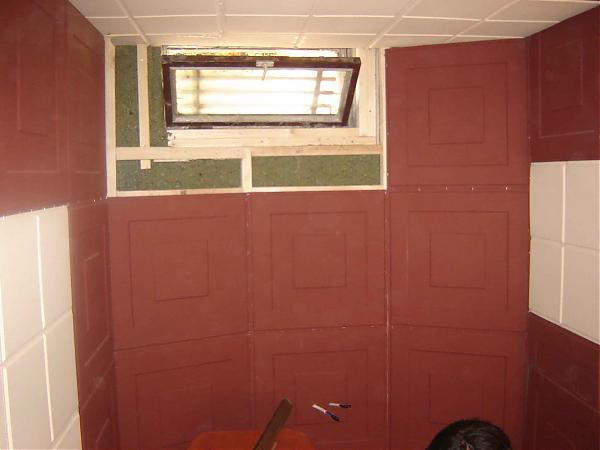

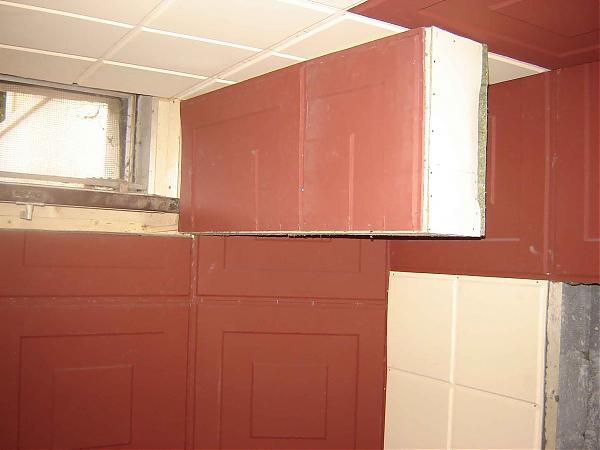

isto, ali napravljeno posebno krilo olozeno plocama sa obije strane a napunjeno azmafonom, a takodje napravljen jos jedan umetni zatvarac takodje s obje strane oblozen plocama i napunjen sa 4 cm azmafona-jos staklo na postojecem prozoru... Isto ucinjeno sa prozorom u control room-u

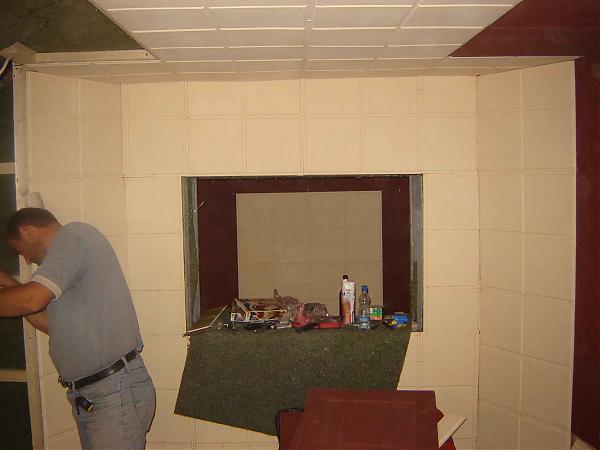

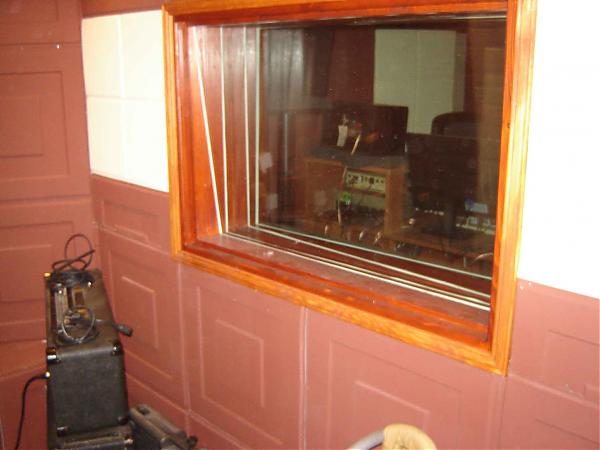

Kad su stavljene sve ploce, postavljen parket i rasvjeta- 4 halogene svjetiljke u vocal boot-u na potenciometre , i 7 svjetiljki u control room-u+ svjetlo u ostavi. Onda postavljen prozor izmedju prostorija tako sto su stavljena 4 stakla pod raznim uglovima od kojih su prvo i zadnje po 1cm debljine, a unutra je jedno 0.8cm i do njega pod uglom jedno sa 0.6cm debljine-takodje ostavljena rupa kroz dupli zid kroz koju ce se provuci kablovi za komunikaciju izmedju prostorija, a onda ce se zapecatiti azmafonom debelo... Ne cuje se nista iz jedne u drugu...
Attachment 2460

Re: Od nule do studija

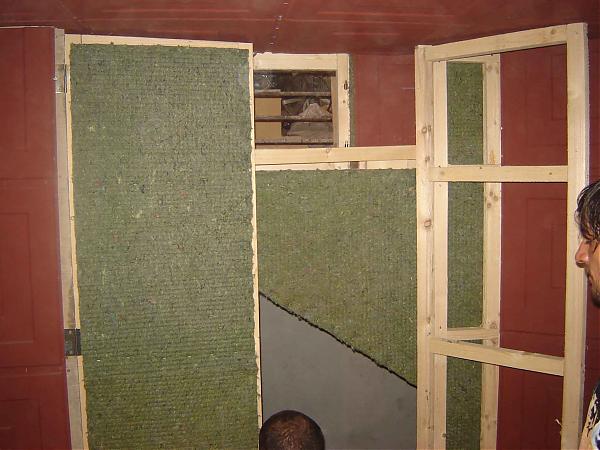

Kako se ne bi narusila simetrija control room-a, potpuno simetricno napravljena dvokrilna vrata kao u saloon-u - jedna na ulazu u control room iza kojih su (gledano iznutra) jos jedna debela i teska drvena vrata sa dihtunzima, a druga zagradjuju ostavu i prozor, tako da je iznutra gledano sve potpuno simetricno. Krila su napravljena tako sto se na jelovinu koja je koriscena za rostilje prvo kucao azmafon 1cm, pa na njega Azma ploca, sredina ispunjena azmafonom 2cm, a onda oped 1cm azmafona pa ploca. Ista vrata stavljena i u vocal boot-u, a iza njih takodje teska, drvena dihtujuca vrata.

Attachment 2461
vrata saloon-a

Attachment 2462
punjenje istih azmafonom

Attachment 2464
pogled iz vocal boot-a prije stavljanja ploca na vrata

Re: Od nule do studija


Kad je sve poplocano, spojena je i struja-ostavljene po dvije faze u obije prostorije-na jednu ide kompletna oprema za snimanje , a na drugu ako treba nesto drugo... Svijetla stavljena na posebnu fazu...
Napokon unesena oprema i probano kako radi- zvuk u controlnoj fenomenalan, doduse lijepo postavljene NS10 i HR824 -oboje na Auralex-mopadove...probana pojacala u vocal boot-u i zvuci dobro za sada-pisacu kako probam. Naravno i kad se odvrne, u susjenoj prostoriji je ok. Prije nego postavim skicu prostorije, evo par slicica kako izgleda- jako je prijatno za rad sto je super pored toga sto control room zvuci odlicno...

Attachment 2466

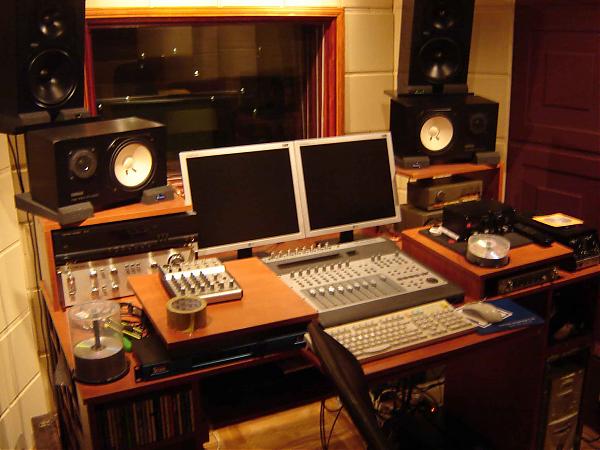

Gledano sa ulaza...

Attachment 2467

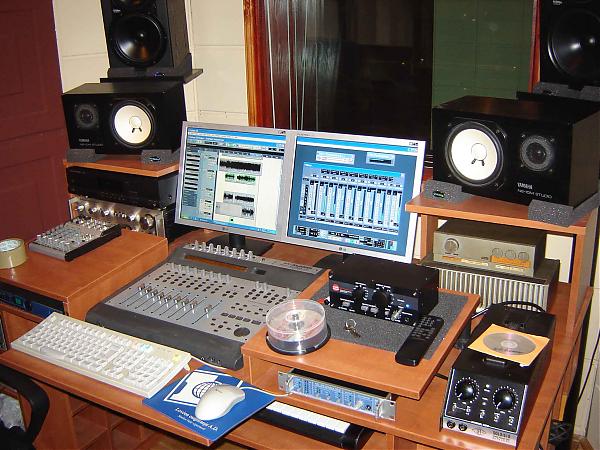

... od ostave...

Attachment 2468
zadnji zid controlne

Re: Od nule do studija

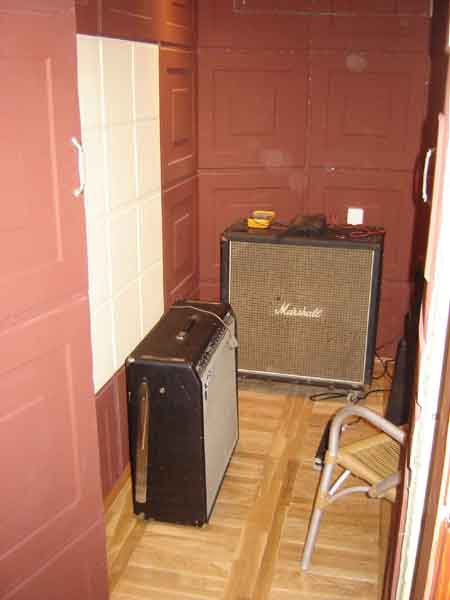

Evo i slicice vocal boot-a sa vrata
Attachment 2469

Re: Od nule do studija


Evo otprilike skice kako to izgleda, sa dimenzijama, mada promjeri,odnosno odnosi stranica nijesu nacrtani po duzinama koje su napisane, ali ipak...

Attachment 2470

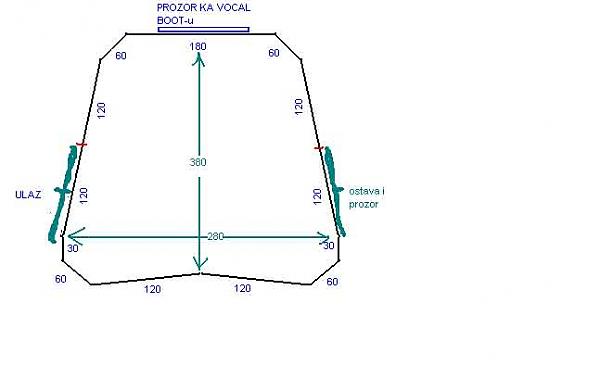

skica contolne sobe

Attachment 2471

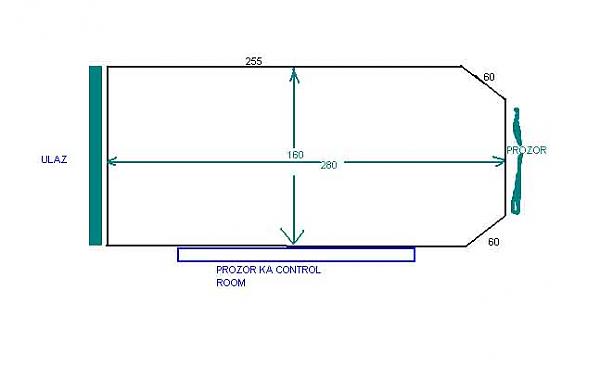

i vocal boot-a


Naravno, VELIKO HVALA Rumskom, Boggy-ju, Goranu, Ivanu i drugima ....
