Nova "gluva soba" - bez plafona?

[Miha Blaze]

Nenade, ajd molim te za mene napisi kako bi ti resio izolaciju plafona (da je sto veca izolaciona moc, sto manje da izlazi zvuka napolje)... imam gotovo identicnu situaciju kao sto je ovaj studio (drvene grede na plafonu, na kojima su daske debele 2,5 cm naslagane i to sve prekriveno slojevima lesonita) iznad toga ima i neki kosi krov sa crepom, sto dodaje malo na izolaciji...

Treba mi odgovor sto pre, posto sam imao ideju da spustim plafon malo knauf kartonskim plocama a iznad njega da postavim 10cm neke guste kamene vune... 80 ili 120kg/m3...

Koje bi bilo tvoje resenje?

Pozdrav!

[quake2]

Originally Posted by Miha Blaze

Nenade, ajd molim te za mene napisi kako bi ti resio izolaciju plafona (da je sto veca izolaciona moc, sto manje da izlazi zvuka napolje)... imam gotovo identicnu situaciju kao sto je ovaj studio (drvene grede na plafonu, na kojima su daske debele 2,5 cm naslagane i to sve prekriveno slojevima lesonita) iznad toga ima i neki kosi krov sa crepom, sto dodaje malo na izolaciji...

Treba mi odgovor sto pre, posto sam imao ideju da spustim plafon malo knauf kartonskim plocama a iznad njega da postavim 10cm neke guste kamene vune... 80 ili 120kg/m3...

Koje bi bilo tvoje resenje?

Pozdrav!

Napisacu ti sta sam ja planirao,a Nenad ce vec reci svoje misljenje.Na dasku ides sa najlonom ili folijom za te namene da bi se zastitio od eventualnog prokisnjavanja ako je nema odozgo.Posle toga gipsana ploca,pa OSB ploca,pa kamena vuna 15 ili 20cm,pa opet OSB i opet gips a najbolje sve to poduplano (sem kamene vune) ako imas mesta.Onda unutrasnja akustika,viseci drveni rostilj 10cm odvojen i u njemu azmafon da se nebi davili u prasini i preko platno ako je rezija u pitanju...ako je recording room,onda kao finis brodski pod ili sta si vec planirao.Pozzzz

[boggy]

Originally Posted by quake2

Napisacu ti sta sam ja planirao,a Nenad ce vec reci svoje misljenje.Na dasku ides sa najlonom ili folijom za te namene da bi se zastitio od eventualnog prokisnjavanja ako je nema odozgo.Posle toga gipsana ploca,pa OSB ploca,pa kamena vuna 15 ili 20cm,pa opet OSB i opet gips a najbolje sve to poduplano (sem kamene vune) ako imas mesta.Onda unutrasnja akustika,viseci drveni rostilj 10cm odvojen i u njemu azmafon da se nebi davili u prasini i preko platno ako je rezija u pitanju...ako je recording room,onda kao finis brodski pod ili sta si vec planirao.Pozzzz

Ako zvucno izolujes neku kancelariju to nije ni tako lose, jedino sto nemas izolaciju ispod 100Hz, koja ti za kancelariju ni ne treba.
Takodje, termo izolacija ce biti odlicna.
Moj predlog je ipak puna betonska ploca u istoj (ukupnoj) debljini na plafonu, ako se zeli STO BOLJA izolacija na niskim frevencijama, pod uslovom da konstrukcija moze da izdrzi.

[NLP]

Originally Posted by Miha Blaze

Nenade, ajd molim te za mene napisi kako bi ti resio izolaciju plafona (da je sto veca izolaciona moc, sto manje da izlazi zvuka napolje)... imam gotovo identicnu situaciju kao sto je ovaj studio (drvene grede na plafonu, na kojima su daske debele 2,5 cm naslagane i to sve prekriveno slojevima lesonita) iznad toga ima i neki kosi krov sa crepom, sto dodaje malo na izolaciji...

Treba mi odgovor sto pre, posto sam imao ideju da spustim plafon malo knauf kartonskim plocama a iznad njega da postavim 10cm neke guste kamene vune... 80 ili 120kg/m3...

Koje bi bilo tvoje resenje?

Pozdrav!

Pa ne bi bilo loše da to vidim i koliko trebaš Transmission Lossa:
u principu može duble leaf kojeg je opisao Quake...
Ako ne treba TL više nego cca. 50dB ja osobno koristim gips + mdf + gips... iznad srednje tvrda vuna recimo 30-50kg/m3... inače duplirano slično kao Quake... a sve skupa obješeno na viskoelastičkim elementima, bez toga nije to to. Takav spušteni strop ne sme da se direktno dodiruje stena kao plivajuči pod...
Tamo gdje su te zračne "fuge" se izdatno zasmoljuju recimo sa bitumenom jer je jeftin in sasvim dobar. ... ima dandanas rješenja i u tubi za pištolj pa ne treba upotrebljavati otvorenu vatru i topiti bitumen...

Slično rešenje, modifikacija laganog Knauf spuštenog krova možeš da vidiš u threadu Mike Vale od nule do finala, sve je pofotkano (ali na John Sayersu su padale kritike ne samo zbog krova... njihovo razumjevanje akustike je veoma labavo...), studio je ispao veoma dobro.

[Miha Blaze]

Originally Posted by NLP

Pa ne bi bilo lo?e da to vidim i koliko treba? Transmission Lossa:
u principu mo?e duble leaf kojeg je opisao Quake...
Ako ne treba TL vi?e nego cca. 50dB ja osobno koristim gips + mdf + gips... iznad srednje tvrda vuna recimo 30-50kg/m3... inače duplirano slično kao Quake... a sve skupa obje?eno na viskoelastičkim elementima, bez toga nije to to. Takav spu?teni strop ne sme da se direktno dodiruje stena kao plivajuči pod...
Tamo gdje su te zračne "fuge" se izdatno zasmoljuju recimo sa bitumenom jer je jeftin in sasvim dobar. ... ima dandanas rje?enja i u tubi za pi?tolj pa ne treba upotrebljavati otvorenu vatru i topiti bitumen...

Slično re?enje, modifikacija laganog Knauf spu?tenog krova mo?e? da vidi? u threadu Mike Vale od nule do finala, sve je pofotkano (ali na John Sayersu su padale kritike ne samo zbog krova... njihovo razumjevanje akustike je veoma labavo...), studio je ispao veoma dobro.

Jel to ova slika? Ovo levo je sendvic gipsa i mdfa? a iza toga (u mom slucaju iznad srednje teska kamena vuna?) Koliko je dovoljno daleko da bude od zidova plafon (da ga ne bi dodirivao) milimetar? I onda sve te rupe posle zaptijem bitumenom, ako sam razumeo? Pozdrav i hvala

[boggy]

Originally Posted by Miha Blaze

Jel to ova slika? Ovo levo je sendvic gipsa i mdfa? a iza toga (u mom slucaju iznad srednje teska kamena vuna?) Koliko je dovoljno daleko da bude od zidova plafon (da ga ne bi dodirivao) milimetar? I onda sve te rupe posle zaptijem bitumenom, ako sam razumeo? Pozdrav i hvala

Predpostavljam da je mislio je na ovaj detalj (crvena povsina iznad kamene vune je donja strana monta blokova, sa gornje strane je armirani beton prosecne debljine barem 10-15cm):



[Klikni na sliku za thread]

[DaBear]

imate toliko puno slika i informacija na Gearslutz..sto kazu "jedna slike govori 1000 reci !"
Na primer :
http://www.gearslutz.com/board/photo...struction.html

[boggy]

Originally Posted by DaBear

imate toliko puno slika i informacija na Gearslutz..sto kazu "jedna slike govori 1000 reci !"
Na primer :
http://www.gearslutz.com/board/photo...struction.html

Tacno da "slika govori 1000 reci" ako trazis odgovor na pitanje "kako?".... veliki je problem sto na slikama nema odgovora na pitanje "zasto bas tako?"...

Odnosno gledajuci slike mozes lepo nauciti kako da realizujes sredjivanje studija, ali gledajuci slike neces nauciti kako da dizajniras/projektujes sredjivanje studija (sto je stariji problem)... to se uci iz strucnih knjiga, standarda, naucnih radova, svojih i tudjih iskustava, tu su slike najmanje bitne.

Iako puno ne pratim te foto-stripove, nisam do sada naleteo na galeriju koja prikazuje pravilnu izradu akustickog tretmana za prastaru LEDE (Live End - Dead End) koncepciju, sto ne znaci da tih soba nema pravilno izradjenih, nego samo da nema galerija sa slikama gde se mogu videti kako su te sobe napravljene.

Slike mogu biti zanimljive ako je neko bas radoznao, ali za neku ozbiljniju namenu i investiciju, preporucujem citanje knjiga, svetskih/evropskih standarda i naucnih radova,...

Recimo u linku koji si upravo poslao, takodje postoji betonska ploca u postojecoj konstrukciji, i akusticar mora racunati na nju u ukupnom proracunu... ti, pri tom, vidis samo sta su vesali na beton, ili postavljali na beton,.... ispod poda moze biti zemlja, ili donji sprat, takodje iznad postojeceg plafona, moze biti da nekome smeta muzika, ali i moze biti da niko ni ne zivi... i to su razlicite situacije.

[quake2]

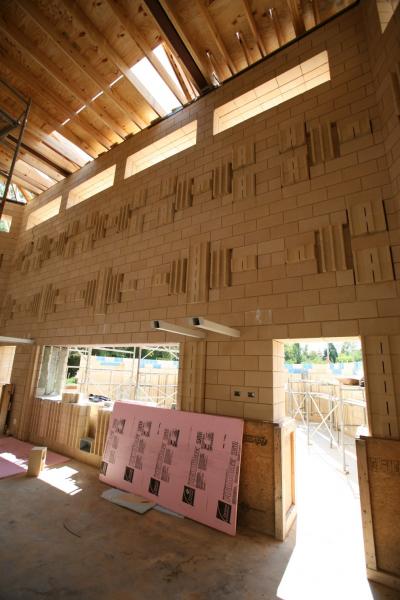

Kada smo vec kod Gearslutz-a onda evo jednog ozbiljnog plafona iz jos ozbiljnijeg studija.Ja vec pomenuh da je iz apsolutne perspektive lokacija mnogo bitnija od betoncine na plafonu koja sve,i sto je najgore i ono ispod 100hz besomucno reflektuje nazad po sobi....i tako u krug.Koristan link:http://www.gearslutz.com/board/photo...thread-14.html

[Miha Blaze]

Dvoriste u kome je studio je gazdino, on nasu buku tolerise, a itekako ima buke ispod 100Hz, jedino mozemo smetati komsijama pored, a ni oni se nisu bunili do sada...

Ali kako se ne bi bunili ni u buducnosti, hteo sam da uradim nesto "bolju" izolaciju prema spolja, a najslabija karika u tom prostoru je plafon koga skoro da nema... ostali zidovi su dupla cigla... preko 25cm debljine, velika izolaciona moc... tra lala...

Izolaciona moc pregrade zavisi od 2 faktora: Gustine (tezine materijala koriscenih) i debljine pregrade i srazmerna je ovim faktorima... sto su vece gustina i debljina pregrade to je veca i izolaciona moc... predpostavlja se da je pregrada (plafon) zaptiven dobro...
E sad da se ja pitam (da je moj prostor - a nije) uradio bih betonsku plocu i to bi vec bilo dovoljno...

Meni hitno treba neko resenje da se poveca izolaciona moc plafona... da dotaknem apsorpcijom i najnize frekvencije... A i ovo ostalo da skinem koliko god mogu... Ja sam racunao da finansijski mogu da podnesem trosak kamene vune i ispod nje gipsane knauf ploce u vidu spustenog plafona...

Ja pitam, ima li smisla trositi novac na najguscu kamenu vunu (200kg/m3)), iako ona sama po sebi nije neki izolator (u vidu pregrade) ili uzeti jeftiniju vunu i recimo dodati nesto drugo????

Ili postoji neko jos bolje a drugacije resenje....

Kao sto rekoh, livenje betona i ploce ne dolazi u obzir...

Pozdrav!
