DIY balansirani Switchbox

[analog]

Evo da se prikljucim DIY ekipi..
Doduse stidljivo posle FrankoPankovih azhdaja, zmajeva i nindzi, no dobro.. jednog dana.. jednog dana..

Danas sam zavrsio balansirani switchbox
Dakle, 2 xlr ulaza, 2 xlr izlaza i 4 rca izlaza.. Tako mi je trebalo.. i sada mogu da menjam izvore slusanja, bez saginjanja i prepovezivanja kablova, JES!

Koriscen je bezolovni tinol, minijaturni oklopljeni kablovi, Neutrik XLR i noname tozleni RCA

Evo malo fotkica:






Ispod haube:

[boggy]

Originally Posted by analog

.....
Danas sam zavrsio balansirani switchbox
Dakle, 2 xlr ulaza, 2 xlr izlaza i 4 rca izlaza.. ....

OFF!

Za ovo si me danas pitao... eto... covek napravio BAS to!

pozdrav

bogi

[Tribal_kg]

@ Analog - Kako te slusi taj kontroler (switchbox kako si ti napisao ) ?

Imas li shemu po kojoj si radio? Koliko te je sve iznelo?

Veoma sam se zainteresovao za ove DIY sprave pa bih za pocetak, i svoj prvenac, uradio jedan controler kao sto je Analog odradio. Naravno, cale je maher za elektroniku tako da ce vise on raditi nego ja ali dobro, od nekud mora da se pocne.

@ Rumski forum - Da li se isplati praviti ovako nesto ili je bolje kupiti gotovu spravu? Ono sto meni treba je da ima dva balansirana ulaza (da dovedem OUT IZ EMU-a) i da ima balansirane izlaze da idu do monitora. Takodje, stavio bih i ove RCA izlaze da spojim sa drugim sistemom.

Da li je moguce...hmm... ne da li je moguce, da li je komplikovano ubaciti izlaz za slushalice poshto EMU nema isti izlaz, a zelim da se reshim Behringer mixera iz lanca (koji trenutno koristim za monitoring i slushalice). Takodje bi mi odgovaralo da postoji volume controla za slushke. Pretpostavljam da bi trebalo pojacalo za slushalice ugraditi. To bi mi sacuvalo dragoceno vreme, a i zivce jer sada kada snimam nesto, moram da iskljucim monitore jer ne mogu da ih utisam na mixeru.

Da li je komplikovano ubaciti i diodice, cisto radi shmeka. Mozda VU-Meter??

Pozdrav
Sale

[Max]

mpatch 2 .... za ( ako se dobro secam ) oko 100 e



Pozdrav

[lesha]

Originally Posted by Max

mpatch 2 .... za ( ako se dobro secam ) oko 100 e

bice da je za 30e vise

[analog]

@tribal kg

Nemam ?emu, stvar je vrlo prosta, verujem da će tvoj stari znati sve da pove?e ukoliko se odluči? da napravi? spravicu. Dakle ima? samo jedan preklopnik sa 4 pina (valjda se to tako zove) i 3 pozicije, 1 ulazni i 3 izlazna konektora (mo?e? napraviti i da ti svi budu XLR ili bilo koja druga kombinacija ako ti to treba). Sve ?to treba da zna? je kako se sa balansirane veze prelazi na ne balansiranu, ako bude? radio XLR>RCA i da pa?ljivo povezuje? ?ice.

ja sam sve povezivao sa minijaturnim oklopljenim kablovima, nisam siguran da li je to neophodno, to će ti mo?da bolje reći neko drugi i skratiti ti "muke" na pola

Najveći problem mi je bio bu?enje rupa za XLR na kutijici, jer ne postoji tako velika burgija, pa sam morao da bu?im desetine malih koje formiraju krug, a zatim sam turpijao dobijenu rupu. FrankoPanko, Boggy, verujem da postoji elegantniji način, kako vi ovo re?avate?

FrankoPanko svaka čast za 1178!! Kralju

pozdrav

[boggy]

Originally Posted by analog

....FrankoPanko, Boggy, verujem da postoji elegantniji način, kako vi ovo rešavate?
......

sto nisi pitao?

Odi u prodavnicu Woby Haus kod zeleznicke stanice (ima i u drugim, ali ovde sam skoro siguran da imaju) i trazi burgiju u obliku "jelke"... odnosno burgiju za otvaranje velikih rupa u limu (obojeni metali)... i samo proveri na burgiji da li ima precnik 22mm (posto svaka "podrzava" vise precnika, poredjanih po velicini)... ako se dobro secam za taj tvoj xlr treba rupa 22. Za rad ti treba sporohodna busilica... najbolje baterijski "srafciger" sa punim baterijama... i polako... i jos.. JAKO dobro ucvrsti komad koji busis.. to su veliki precnici i momenat je poprilican.. ne moze se rukama drzati. Pre pocetka izbusi rupu od recimo 3mm u centru rupe od 22mm...

Nije trivijalno... cak i sa centralnom rupom, hoce burgija da skrene par milimetara... tako da moras cvrsto da drzis pravac.

pozdrav

bogi

p.s. Ako treba, uvezbaj na nekom nebitnom limu iste debljine... da vidis kako ide.

[kejkz]

Svaka cast ljudi! Stvarno treba imati "meku" ruku da se sve ovo napravi. Sigurno je sam proces bio pravo uzivanje, a tek kada cujes rezultat!

[FrankoPanko]

@ Analog
Upravo tako kao sto ti je savjetovao Boggy, mada sam ja isto muku mucio sa mnogo malih rupica pa kasnije turpijao, jer nikad nisu imali takav alat za busit rupe manje od 25 mm kad sam ih pitao u raznim zeljezarijama (u Rijeci).
...Jedino za pravokutne rupe (za analogne VU metre) mislim da ipak treba zasukat rukave.

[boggy]

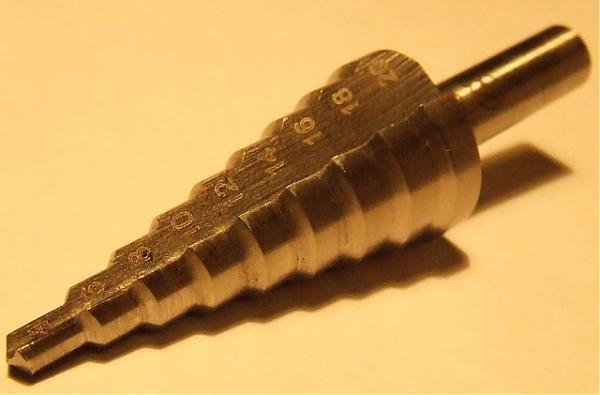

evo ga jedan primerak tog alata, kojim mogu da se otvore kruzne rupe do precnika 20mm.

pozdrav

bogi
