Room EQ Wizard

[Solozabal]

Nadam se da ovde ima onih koji imaju iskustva sa ovim
programom (Room EQ Wizard) jer mi treba mala pomoc..

Zanima me da li je potrebna kalibracija zvucne kartice
prije mjerenja akustike u prostoriji?
U manualu se spominje loopback sa izlaza na ulaz kako bi se
izbjegle greske nelinearnosti zvucne kartice, a u vecini slucajeva
sve polupro ili pro kartice imaju "idealnu" frekv. karakteristiku?!

[NLP]

ako ima? polapro karticu kao M-audio, Presonus, EMU, RME, Echo... imajo stvarno posve dobru linearnu karakteristiku.
Za onboard ne znam niti ne bih garantirao.

Kalibracija se radi, da bi znao koliko je referentno glasan signal kojeg mjeri?, da li je 70 ili 85dB recimo, a da vidi? gdje su problemi ne treba kalibracija jer su surazmerne devijacije u frekventnoj slici jednako vidne.

[Solozabal]

Originally Posted by NLP

ako ima? polapro karticu kao M-audio, Presonus, EMU, RME, Echo... imajo stvarno posve dobru linearnu karakteristiku.
Za onboard ne znam niti ne bih garantirao.

Da, imam Presonus zato sam i mislio da mi kalibracija zvucne ne treba.

Originally Posted by NLP

Kalibracija se radi, da bi znao koliko je referentno glasan signal kojeg mjeri?, da li je 70 ili 85dB recimo, a da vidi? gdje su problemi ne treba kalibracija jer su surazmerne devijacije u frekventnoj slici jednako vidne.

Da li se ovo odnosi na kalibraciju mikrofona ili zvucne kartice?

Inace koliko sam skuzio kalibracija zvucne se nalazi u settings/measure
(nisam odradio), a kalibracija mikrofona je u glavnom meniju "Calibrate"
sto sam odradio i dobio neke rezultate kod mjerenja.
Da li su ti dobiveni rezultati ispravni ako nije napravljena kalibracija
zvucne?

[NLP]

ja ne pravim kalibracije ni SPL levela ni zvučne ako ne trebam da znam koliko je točno toliko i toliko dB.
A frekvencijske nelinearnosti u samoj zvučnoj su zanemarljive... ako hoče? iti u detajle dakako mo?e?, ima opcija

[NLP]

... čuj a gdje ima? opciju za pode?avanje nelinearnost AD/DA zvučne?

[Solozabal]

Evo par slika sa rezultatima mjerenja 20-200Hz..

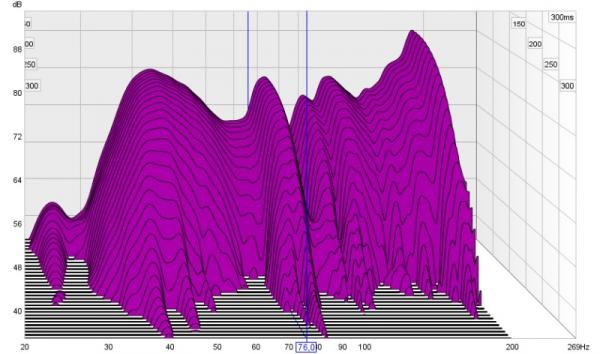

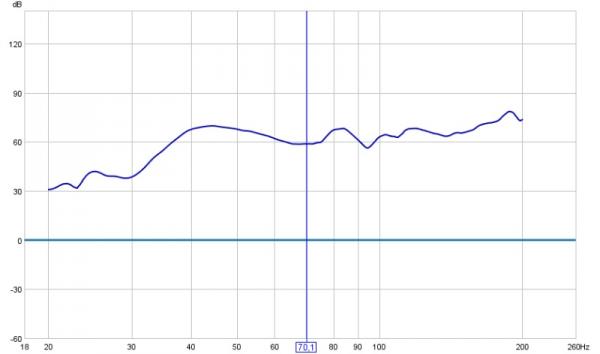

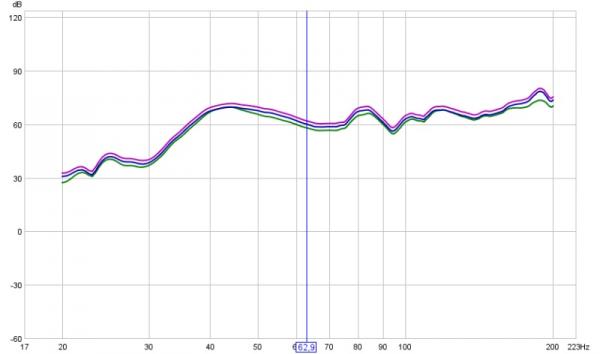

Na prvoj slici je rezultat samo jednog mjerenja, na drugoj sva tri i na trecoj waterfall.

[NLP]

dobro, sada nastavi - na ljevi "Trace Adjustment" i "Smoothing (octaves) na "None" u drop windowu.
Namesti i na najduži sweep length 1M.

[Solozabal]

Originally Posted by NLP

dobro, sada nastavi - na ljevi "Trace Adjustment" i "Smoothing (octaves) na "None" u drop windowu.
Namesti i na najdu?i sweep length 1M.

Da, sve sam tako i namjestio... Smoothing (octaves) je po defaultu
vec bio na "none", a sweep length sam namjestio na 1M mislim da mu
je trajanje nekih 20tak sekunda ili malo vise sto znaci da je i tocniji.

Inace NLP sta ti se cini od karakteristike, ja neznam kako bi je ocitao
jer nigdje nema referentne osi s kojom bi krivulju mogao usporediti?!

[NLP]

dobro.
Koje imaš zvučnike?
Kad mjeriš možeš da daš malko više na glas
Malo zoomiraj po vertikali graf, da vidim tačnije dB na grafu.

Možeš i da daš kakve fotke in skice prostora...

[Solozabal]

Originally Posted by NLP

dobro.
Koje ima? zvučnike?
Kad mjeri? mo?e? da da? malko vi?e na glas
Malo zoomiraj po vertikali graf, da vidim tačnije dB na grafu.

Mo?e? i da da? kakve fotke in skice prostora...

Ma ovo je bilo prvo mjerenje i upoznavanje sa programom,
sljedece sta planiram je mjerenje sobe sa postavljenim panelima
i bez panela, tu bi se vec nesto konkretno moglo i usporedit...

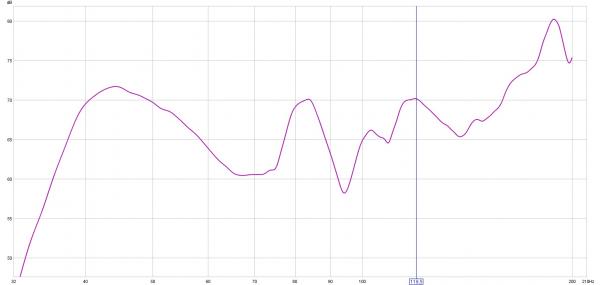

Btw. Zvucnici su dynaudio bm6a, a evo i jasnije slike mjerenja...
