Api-Neve 312-73

[OFF]

Moram da podelim svoje zadovoljstvo sa vama..... konacno sam postao vlasnik jednog vrhunskog uredjaja, malog Frankenstajna ....
Zadovoljsto je vece sto je uredjaj custom rad, i mogao sam da ucestvujem kako u dizajnu tako i malo u fine tuningu zvuka....

Ideja je prvo bila da se uradi 2kanalni Api 312, po originalnoj semi sa 2520 opampom i originalnim trafoima, ali smo se malo zaneli i dosli do sledece sprave koja ima sledece osobine :
trokanalni preamp
2 api kanala
1 neve 1073 kanal (samo bez mid opcije za eq - bilo je fizicki nemoguce spakovati i tu karticu)
na Api kanalima ostavljena mogucnost za drugi opamp (uz 2520) pa se samo prostim prekidacem, u toku rada, moze prebaciti na drugi opamp i dobiti prilicno drugaciji karakter (kod mene stavljen Melkor).....
Di ulazi na sva tri kanala
Line ulaz na Neve (da se malo zamasti linija sa EQom )
eksterno napajanje
paralelni izlazi (sa i bez out trafoa)

Realno se u elektroniku ne razumem, ako sam nesto pogresio ispravice me konstruktor (Sasa Ristic - B.Bird desing), ali sam sonicno dobio izuzetnu spravu........
Iskreno, nisam imao zadovoljstvo da radim nekad sa pravim NEve 1073 (a pitanje je danas i koji je pravi ) , ali sam dobio prilican pomak u odnosu na jako ozbiljan moduj za 500 seriju koji imam (Avedis ma5), koji vazi za jedan od boljih Nivolikih preampa

[OFF]

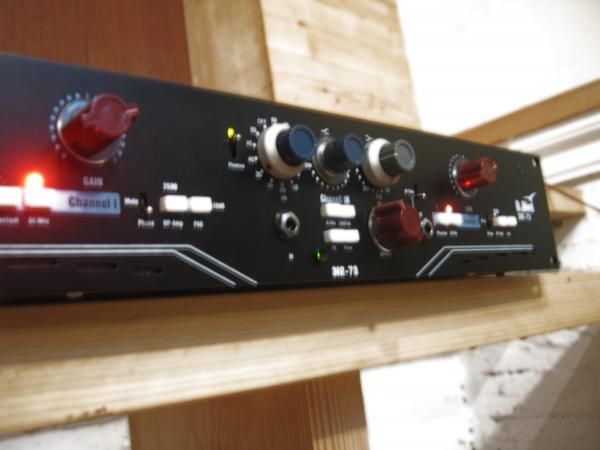

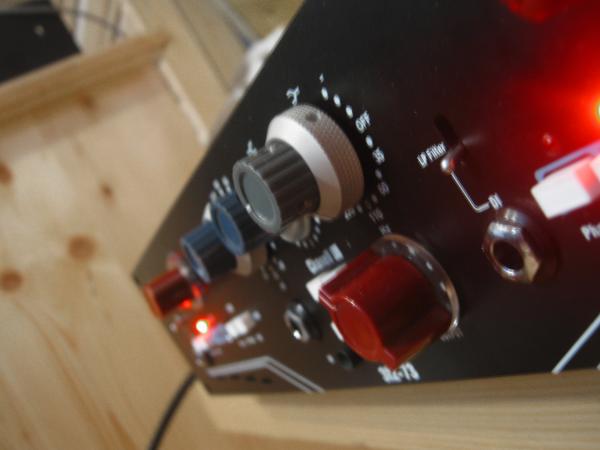

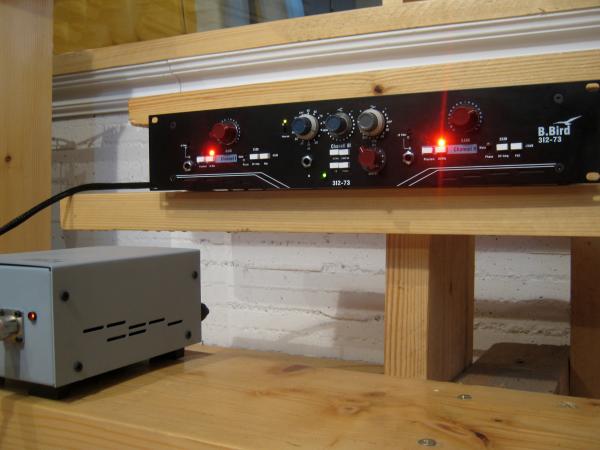

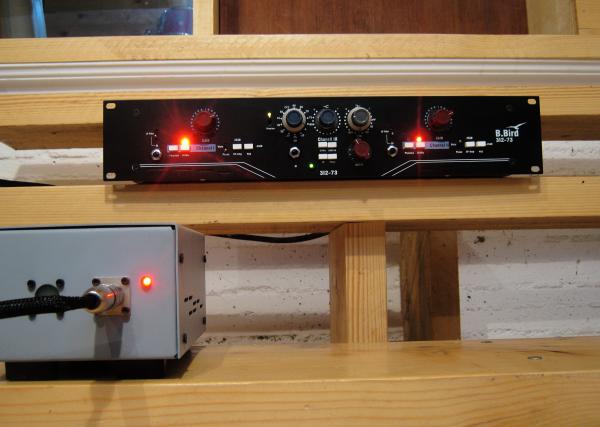

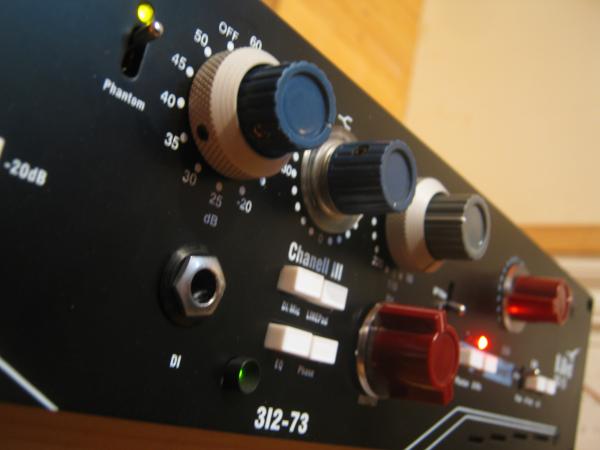

moram jos reci da igled front panela, boje i sitnice nije konacan, pozurili smo da spojimo spravu zbog poslova koje imam....ali cu sad okaciti i prve snimke

https://www.youtube.com/watch?v=T4EzPzvzyRE

Evo ga vokal kroz Neve..... klavijatura dir u 2 kanala API
Na vokalu samo lo-cut i la2a sa uada (uz jako mali EQ prilikom usnimavanja sa Neve)

[OFF]

Evo sad i snimka bubnja....... sve je neobradjeno, samo grubo odnosi i panorame

https://www.sendspace.com/file/0ravc0

BD - neve, sa blagim hi-shelf i bustom na 60hz (audix d6)
SD - avedis ma5 (audix i5)
toms - trident s20 (akg c414)
oh - api (akg c480)
sd bot - Bozo Mpa3 (senn md441)

nisam stavljao room micove jer je bubanj radjen za potrebe nekog zivog snimanja, pa snimismo i ovo malo

[sasaristic]

Tnx Sale....malo ispravka ...B.BIRD
Evo i par detalja za one koje mozda zanima.Kartice na 1073 (okrnjenom) B183 , 284 i 205 , su identicne originalu , posebno 205 koja je uradjena sa mustard i tropical fish kondezatorima.2n3055 je neka NOS perverzija koja mi je zvucala lepse i od originalnih Motorola...toliko je znala da doda trodimenzionalnosti u low midu , da sam odlucio da je ostavim.Trafoi su Carnhillovi i to je jedini ozbiljniji odmak u odnosu na original.DI je pasivan tj. ide direktno preko odgovarajuceg otpornika na attenuator i zvuci prelepo...barem meni...strat u DI , zvuci najdrvenastije moguce.
Nazovi API je otisao jako daleko od neke originalne 312 koncepcije , jer sam hteo da maksimalno iskoristim proces projektovanja PCB-a , tako da kasnije mogu da kacim eq , selektivne output trafoei sl.Gurao sam na kriticnim mestima i neke audiofilske komponente (Kiwame , PRP i sl.)...ne zato sto uvek zvuce bolje (stavise , ponekad se desi "overkill sonicnosti) , vec cisto experimenta radi.Ulazni , u konsultacijom sa Dave-om iz Cinemaga je CMMI-8PCA koji je malo blizi starom API-ju od 512C.Iskren da budem na kraju u odnosu na 512c nasa varijanta je imala nesto od tog midrange agresivnijeg zvuka ali su se i poprilicno razlikovali u karakteru...posebno sa Melcor opampom....evo i par slicica u toku procesa.

[Shot]

Sjajno!
Znaći, projektirao si svoje pločice? To nije neka kombinacija sa GroupDIY-a?



p.s. Kapice na potenciometra su totalno to!

[sasaristic]

IMG]http://i58.tinypic.com/v4npy9.jpg[/IMG]

[sasaristic]

Originally Posted by Shot

Sjajno!
Znaći, projektirao si svoje pločice? To nije neka kombinacija sa GroupDIY-a?



p.s. Kapice na potenciometra su totalno to!

Ne ....mada iskreno vecinu stvari sam tamo i naucio.PCB-ovi su moji i ispali su jako dobro....toliko da su me ohrabrili na neke moje varijante u 500 formatu.
A kapice....e to je prica za sebe.....aluminijumske na dual concetric radim svoje , a ovo ostalo briju po usima ako hoces da kupis Elmine ....i inace sve gde stoji N na logou ....cene divljaju.Samo 3 x 24 switch je oko 100 eur.....A da barem nesto napravi spektakularno zvuku , nego ce ti zvucati isto ko i kinez od 15 eur.

[OFF]

evo ga ga bubanj, malo sredjen....

https://www.youtube.com/watch?v=r5A0JTtxfZg


BTW

ja sam jako zadovoljan spravom sa vise aspekata.... ali sa komercijalne strane, se retko desava da covek ulozi u neku spravu i cuje odmah znatan pomak u kvalitetu..... i to nije moj trip, vec ljudi koji su snimali kod mene i pre, i to ne na behringerima, vec na solidnim preampima (avedis ma5, Uaudio, .....)
Poslednji put sam takvo opipljivu razliku cuo kada sam sa RME presao na Lynx konverziju.... odmah mi nije bilo zao ni jednog ulozenog eura

[sasaristic]

Evo i kako je odradjena B205 kartica (visoki i basovi na 1073).
