SPL Channel One mod. -problem

[FrankoPanko]

Da li netko posjeduje uputstvo za SPL Channel One modifikaciju sa Lundahl-ovim in/out trafoima? Trazim po netu vec danima i -nista . Prijatelj mi ima tu spravu, ja sam ubacio trafoe, izbacio na ulazu par komponenti koje su na mjestu mic input trafoa, prebacio svih sest jumpera (electr. /trafo), ali signal je dosta tisi i tanak (neupotrebljiv). Pretpostavljam da bi trebalo dodat jos i driver (op amp) za izlazni trafo ispod kojeg pise NE55334! Ja znam za NE5534, dok mi je ovaj nepoznat. Kopam po netu, ali ne nailazim na data sheet od NE55334. Ako netko zna?...
Kolega je pisao mail SPL-u, ali ga ne hebu 5%. Toliko o SPL-u.
Pozdrav!

[ELEKTROIVO]

Originally Posted by FrankoPanko

Da li netko posjeduje uputstvo za SPL Channel One modifikaciju sa Lundahl-ovim in/out trafoima? Trazim po netu vec danima i -nista . Prijatelj mi ima tu spravu, ja sam ubacio trafoe, izbacio na ulazu par komponenti koje su na mjestu mic input trafoa, prebacio svih sest jumpera (electr. /trafo), ali signal je dosta tisi i tanak (neupotrebljiv). Pretpostavljam da bi trebalo dodat jos i driver (op amp) za izlazni trafo ispod kojeg pise NE55334! Ja znam za NE5534, dok mi je ovaj nepoznat. Kopam po netu, ali ne nailazim na data sheet od NE55334. Ako netko zna?...
Kolega je pisao mail SPL-u, ali ga ne hebu 5%. Toliko o SPL-u.
Pozdrav!

istina, ne postoji NE55334.
postoji familija OPAMP-ova NE5533, a 5534 je dio te familije...vjerojatno se mislilo da se mo?e ugraditi jedan 5533 ili dva komada 5534, budući da je 5533 zapravo dvostruki 5534, sa SVIM pinovima (za razliku od NE5532 koji je klasični dual OPAMP)

NE5533 je stvarno dvostruki SINGLE OPAMP i jednom kući?tu (DIL-14)
skini si datasheet za NE5533 pa če? sve sku?it ako nisam bio dovoljno op?iran.....

usput, na chipdocs-u pod NE55334 baca datasheet od NE5533 )))

[ELEKTROIVO]

eh, da... ako ti je problem nabaviti neki dio, ili nešto već.....zašto jednostavno sam ne riješiš taj driver..... pa to je na kraju priče ipak samo jedno obično neinvertirajuće pojačalo može i invertirajuće, ali onda treba okrenuti polove na transformatoru.....)..... samo malo pripaziš na impedanciej i na frekvencijsku kompenzaciju i nemaš brige.....

[FrankoPanko]

Na plocici je dil-8, a ne 14, tako da otpada NE5533, a da idem covjeku kopat i prekrajat po SPL-u bilo bi suludo. Ne vidim razlog zasto bi za driver out trafoa stavljali dual opamp? Da li je moguce da je stamparska greska u vezi NE55334?
Npr. Forssell koristi NE5534 za driver out trafoa.

[ELEKTROIVO]

Originally Posted by FrankoPanko

Na plocici je dil-8, a ne 14, tako da otpada NE5533, a da idem covjeku kopat i prekrajat po SPL-u bilo bi suludo. Ne vidim razlog zasto bi za driver out trafoa stavljali dual opamp? Da li je moguce da je stamparska greska u vezi NE55334?
Npr. Forssell koristi NE5534 za driver out trafoa.

vrlo je moguće da je štamparska greška.... ja sam nailazio i na greške tipa da je simbol elektrolitskog kondenzatora krivo okrenut, tako da me ništa više ne čudi......


pa nije uvijek glupo stavljati dual opamp za output driver... nisi bio dovoljno opširan dual opamp se koristi kod elektroničkog balansiranja, pa ako se malo poigraš, možeš predvidjeti na pločici varijantu za elektroničko balansiranje, i uz promjenu vrijednosti elemenata, i uz neugradnju nekih možeš dobiti driver za trafo..... ovisi koliko fleksibilan dizajn radiš.... no, to je već druga priča....

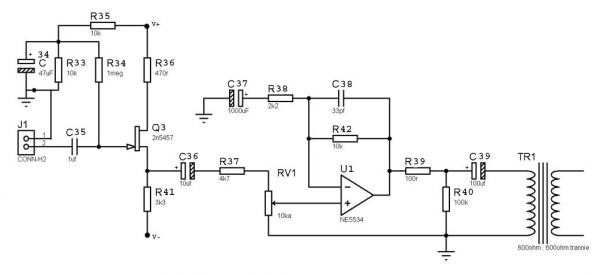

nisam shvatio, ova shema koju si dao u attachu je shema od Forssell-a ili ....?
ako je, onda veći gain dobiješ povećavanjem otpornika R42

[ELEKTROIVO]

da, bio bi suludo prekrajati PCB od SPL-a, ja sam te shvatio da si radio modifikacije u smislu da si na odvojenoj pločici stavio trafoe, pa da si sa originalne ploče samo "ukrao" signal..... moja greška...

[boggy]

Originally Posted by FrankoPanko

....Ne vidim razlog zasto bi za driver out trafoa stavljali dual opamp? Da li je moguce da je stamparska greska u vezi NE55334?
....

Moguce je da je stamparska greska, takodje postoje tehnike drajvovanja trafoa sa dva opampa (mixed feedback)... prouci povezivanje na stampi pre ugradnje.

pozdrav

bogi

[FrankoPanko]

Morat cu izgleda pjeske ispitat veze koje dolaze i odlaze sa op-ampa .
Elektroivo, SPL vec tvornicki ima "Lundahl trafo ready" na plocici i sest jumpera koje treba prebaciti iz elektronickog balansiranja u rezim trafo balansiranja signala. Sekcija elektronickog balansiranog in/out-a postoji na SPL-u (u obliku dva mala okomita slota) i pretpostavljam da ih signal zaobilazi kad se jumperi prebace.

[FrankoPanko]

Rijeseno! Ipak sam dobio mail od SPL-a sa uputstvima sta sve treba napraviti. Ispricavaju se i zaista je krivo odstampan naziv op-ampa. Umjesto NE55334 treba biti NE5532! Znaci, ipak je dvostruki op-amp driver za out trafo. A pored toga treba odlemiti cetiri diode iza input trafoa i jos par elemenata. Jbga, kad je dosta gust pcb i tesko je pratit linije na plocici.
Sve u svemu... !

[ELEKTROIVO]

Originally Posted by FrankoPanko

Morat cu izgleda pjeske ispitat veze koje dolaze i odlaze sa op-ampa .
Elektroivo, SPL vec tvornicki ima "Lundahl trafo ready" na plocici i sest jumpera koje treba prebaciti iz elektronickog balansiranja u rezim trafo balansiranja signala. Sekcija elektronickog balansiranog in/out-a postoji na SPL-u (u obliku dva mala okomita slota) i pretpostavljam da ih signal zaobilazi kad se jumperi prebace.

JBG.. nisam jo? vidio SPL-a "ispod haube" , tako da mi ti detalji nisu poznati...... ja sam ti samo ponudio jedno rje?enje na temelju mojeg dosada?njeg iskustva.... ali ako inače nisi siguran kakav OPAMP treba staviti, najjednostavnija stvar koju mo?e? napraviti je "skinuti" shemu oko OPAMPA.... pa po tome vidi? (po otpornim mre?ama) o kakvom OPAMPU se radi (jednostruki, dvostruki)..... teoretski mo?e? onda ubaciti bilo koji OPAMP za probu, pa vidi? na čemu si...... pa onda malo razbija? glavu jel bi tu bio dovoljan 071, 072, 5532, 5534 ili neki malo bolji.....

iako se ja tu onda volim malo poigrati na simulatoru, pa provjeriti impedancije u virtuali... osobito ako se mijenja gain OPAMP stage-a... jer u takvim "kemijanjima" obično treba uzeti u obzir da je neki OPAMP u predmetnom sklopu kompenziran za točno određeni gain, pa ako ga promjeni?, vrlo vjerojatno treba napraviti intervenciju i u kompenzaciji....



pa, jumperi bi tomu i trebali slu?iti, jer bi inače, logički gledano imao dva paralelna sklopa za balansiranje, ?to je suludo....
