DIY balansirani Switchbox


Evo da se prikljucim DIY ekipi..:D
Doduse stidljivo posle FrankoPankovih azhdaja, zmajeva i nindzi, no dobro.. jednog dana.. jednog dana.. :)

Danas sam zavrsio balansirani switchbox
Dakle, 2 xlr ulaza, 2 xlr izlaza i 4 rca izlaza.. Tako mi je trebalo.. i sada mogu da menjam izvore slusanja, bez saginjanja i prepovezivanja kablova, JES!

Koriscen je bezolovni tinol, minijaturni oklopljeni kablovi, Neutrik XLR i noname tozleni RCA

Evo malo fotkica:

http://i22.photobucket.com/albums/b3...hbox_maxo1.jpg

http://i22.photobucket.com/albums/b3...hbox_maxo2.jpg


Ispod haube:

http://i22.photobucket.com/albums/b3...hbox_maxo3.jpg

http://i22.photobucket.com/albums/b3...hbox_maxo4.jpg

Re: Samogradnja studijske ezoterije


OFF!

Za ovo si me danas pitao... eto... covek napravio BAS to! :)

pozdrav

bogi

Re: Samogradnja studijske ezoterije


@ Analog - Kako te slusi taj kontroler (switchbox kako si ti napisao :) ) ?

Imas li shemu po kojoj si radio? Koliko te je sve iznelo?

Veoma sam se zainteresovao za ove DIY sprave pa bih za pocetak, i svoj prvenac, uradio jedan controler kao sto je Analog odradio. Naravno, cale je maher za elektroniku tako da ce vise on raditi nego ja ali dobro, od nekud mora da se pocne.

@ Rumski forum - Da li se isplati praviti ovako nesto ili je bolje kupiti gotovu spravu? Ono sto meni treba je da ima dva balansirana ulaza (da dovedem OUT IZ EMU-a) i da ima balansirane izlaze da idu do monitora. Takodje, stavio bih i ove RCA izlaze da spojim sa drugim sistemom.

Da li je moguce...hmm... ne da li je moguce, da li je komplikovano ubaciti izlaz za slushalice poshto EMU nema isti izlaz, a zelim da se reshim Behringer mixera iz lanca (koji trenutno koristim za monitoring i slushalice). Takodje bi mi odgovaralo da postoji volume controla za slushke. Pretpostavljam da bi trebalo pojacalo za slushalice ugraditi. To bi mi sacuvalo dragoceno vreme, a i zivce jer sada kada snimam nesto, moram da iskljucim monitore jer ne mogu da ih utisam na mixeru.

Da li je komplikovano ubaciti i diodice, cisto radi shmeka. Mozda VU-Meter?? :)

Pozdrav
Sale

Re: Samogradnja studijske ezoterije


mpatch 2 .... za ( ako se dobro secam ) oko 100 e



Pozdrav

Re: Samogradnja studijske ezoterije


bice da je za 30e vise ;)

Re: Samogradnja studijske ezoterije


@tribal kg

Nemam ?emu, stvar je vrlo prosta, verujem da će tvoj stari znati sve da pove?e ukoliko se odluči? da napravi? spravicu. Dakle ima? samo jedan preklopnik sa 4 pina (valjda se to tako zove) i 3 pozicije, 1 ulazni i 3 izlazna konektora (mo?e? napraviti i da ti svi budu XLR ili bilo koja druga kombinacija ako ti to treba). Sve ?to treba da zna? je kako se sa balansirane veze prelazi na ne balansiranu, ako bude? radio XLR>RCA i da pa?ljivo povezuje? ?ice.

ja sam sve povezivao sa minijaturnim oklopljenim kablovima, nisam siguran da li je to neophodno, to će ti mo?da bolje reći neko drugi i skratiti ti "muke" na pola ;)

Najveći problem mi je bio bu?enje rupa za XLR na kutijici, jer ne postoji tako velika burgija, pa sam morao da bu?im desetine malih koje formiraju krug, a zatim sam turpijao dobijenu rupu. FrankoPanko, Boggy, verujem da postoji elegantniji način, kako vi ovo re?avate?

FrankoPanko svaka čast za 1178!! Kralju :)

pozdrav

Re: Samogradnja studijske ezoterije


:) sto nisi pitao? :banghead: :p

Odi u prodavnicu Woby Haus kod zeleznicke stanice (ima i u drugim, ali ovde sam skoro siguran da imaju) i trazi burgiju u obliku "jelke"... odnosno burgiju za otvaranje velikih rupa u limu (obojeni metali)... i samo proveri na burgiji da li ima precnik 22mm (posto svaka "podrzava" vise precnika, poredjanih po velicini)... ako se dobro secam za taj tvoj xlr treba rupa 22. Za rad ti treba sporohodna busilica... najbolje baterijski "srafciger" sa punim baterijama... i polako... i jos.. JAKO dobro ucvrsti komad koji busis.. to su veliki precnici i momenat je poprilican.. ne moze se rukama drzati. Pre pocetka izbusi rupu od recimo 3mm u centru rupe od 22mm...

Nije trivijalno... cak i sa centralnom rupom, hoce burgija da skrene par milimetara... tako da moras cvrsto da drzis pravac.

pozdrav

bogi

p.s. Ako treba, uvezbaj na nekom nebitnom limu iste debljine... da vidis kako ide.

Re: Samogradnja studijske ezoterije


Svaka cast ljudi! Stvarno treba imati "meku" ruku da se sve ovo napravi. Sigurno je sam proces bio pravo uzivanje, a tek kada cujes rezultat! :)

Re: Samogradnja studijske ezoterije


@ Analog
Upravo tako kao sto ti je savjetovao Boggy, mada sam ja isto muku mucio sa mnogo malih rupica pa kasnije turpijao:banghead:, jer nikad nisu imali takav alat za busit rupe manje od 25 mm kad sam ih pitao u raznim zeljezarijama (u Rijeci).
...Jedino za pravokutne rupe (za analogne VU metre) mislim da ipak treba zasukat rukave. :D

Re: Samogradnja studijske ezoterije


evo ga jedan primerak tog alata, kojim mogu da se otvore kruzne rupe do precnika 20mm.

pozdrav

bogi

Re: Samogradnja studijske ezoterije


Ma ja sam zapravo mislio na dvodjelni (muski i zenski) trozubi sjekac valjkastog oblika za kojeg isto prvo zabusis rupu od 8 mm kao vodilicu a onda kontra vijcima stezes dok sjekaci ne isjeku rupu u limu tocnog dijametra. Problem je jedino taj sto, ukoliko imas vise razlicitih rupa, za svaku moras imat zasebni set sjekaca sto i nije bas jeftino. :(

Re: Samogradnja studijske ezoterije


Znam za taj problem! Zato i koristim ovo kada moram prototip da "sprchkam" ;)

Izbegavam cetvrtaste otvore kad god mogu.... :p

pozdrav

bogi

Re: Samogradnja studijske ezoterije


Kontam da je prosta ali opet, ne zelim da krenem bez ikakvog "predznanja". :)
Ne treba mi XLR konekcija vec cu koristiti TRS. E, sad. Zelim da ulazi i izlazi budu balansirani. Kako ih povezati? Dva mono ulaza i dva mono izlaza (to je osnovno sto trebam..ostalo cemo kasnije videti..)? Koji si potenciometar koristio ili je u pitanju taj preklopnik?

I, kako radi spravica? :)

Ako neko ima jos neki zanimljiv predlog neka napise. Trazim na netu ali nikako da nadjem neki ceo projekat.

Pozdrav

Re: Samogradnja studijske ezoterije


Nisam siguran da sam te razumeo, ako ti treba 2 mono ulaza [tj stereo] i 2 mono izlaza, sta ce ti onda bilo kakav "uredjaj" i u cemu je problematika? :)

Swichbox - jedan stereo ulaz > vise stereo izlaza. Pomenuo sam da sam koristio preklopnik sa 3 pozicije, odnosno sa te tri pozicije biras na koja tri stereo izlaza ide signal sa tog jednog stereo ulaza

ili ti mozda treba spravica za utishavanje?

Nisam siguran koliko offtopicujemo ako nastavimo da pricamo o ovome, u svakom slucaju mozes mi se obratiti na PM

Re: Samogradnja studijske ezoterije


Imam EMU 1212m karticu i aktivne monitore. Trenutno mi izlaz iz kartice ide do mixera pa iz mixera u monitore. Problem je sto karta nema izlaz za slusalice pa i njih moram iz mixera da vucem ali onda ne mogu da utisam monitore dok snimam.

Sto se tice ove sprave, krenuo sam od osnova (ulaz/izlaz) da bi mi bilo jasnije. Naravno, stavio bih i rca izlaze da bih povezao sa drugim sistemom slusanja.
Meni je potreban i switch (izbor izmedju rca i trs izlaza) i kontrola jacine signala tj. volume kontrola.

Ja tek sada kontam da ti ovde nemas volume kontrolu ili gresim?

Poz

Re: DIY balansirani Switchbox


Ne znam da li bi vam pomoglo da otvorim MPATCH i da ga slikam ????

On ima 1 balnsirani , 1 nebalansirani ulaz

2 balansirana izlaza

1 switch za prvi ili drugi izlaz ( monitor )
1 switch ( da se odabere koji od 2 ulaza )
1 switch za mono - stereo
1 switch za mute

1 pot za volume balansiranog ulaza
1 pot za volume nebalansiranog ulaza

potpuno je pasivan

sto se mene tice , fali mu samo pad dugme ..... i imao bih sve sto mi treba


Pozdrav

Re: DIY balansirani Switchbox


Max, super ideja. Ako ti nije tesko ispucaj par fotki.

M-patch je stvarno ok sprava ali ja sam se potpuno zagrejao za DIY i bas me zanima kako bi to ispalo.

Mislim da je bolje da u naslovu stoji monitor kontroler ili volume kontroler ali ok.

Re: DIY balansirani Switchbox


Pa i mislio sam da je uslikam ..... da bi mogli da napravite nesto slicno ..... veuj mi da je mono switch i te kako korisna stvar .....



Pozdrav

Re: DIY balansirani Switchbox


Pa covek je konkretno napravio (samo) switchbox, a ne monitor kontroler sa gain/volume kontrolom, i to je tema, jer to IMAMO, napravljeno, samogradnja,.... ovo o cemu pricas, su zelje, "trebalo bi...", itd... znaci nista jos konkretno nemamo, te to moze biti zgodna tema za novi thread...

Koliko sam ga razumeo, njegova namera je bila da napravi upravo ovo, u cilju jednostavnosti, niske cene, ali brutalnog kvaliteta, na racun funkcija i prakticnosti. Sve sto bi mu dovelo u pitanje izvodljivost, cenu i kvalitet, on je jednostavno "maknuo", i to je sasvim legitiman potez, po mom misljenju. Ovo je, opet po mom misljenju, sasvim zaokruzena spravica, sa TACNO definisanim "moze i ne moze", i ja (licno) takve sprave poshtujem.

pozdrav

bogi

Re: DIY balansirani Switchbox


U pravu si Boggy ali nisam ni mislio na njegovu spravicu vec na ovo sto ja planiram da napravim.

EDIT: Tek sad vidim da si i slike prebacio tako da je skroz ok naslov. :)

Meni je potpuno svejedno kakav ce naziv nositi nego mozda ce neko u buducnosti traziti nesto slicno pa zbog toga.

Pozdrav

Re: DIY balansirani Switchbox


Samo ti pocni thread, opisi sta to nameravas da pravis, i vec ce ti se ljudi pridruziti...


pozdrav

bogi

Re: DIY balansirani Switchbox


Ne znam da li sam bio jasan, ovaj swichbox omogućava da biraš tri izvora slušanja, koja bi svirala pojedinačno, ne u isto vreme. Pominjao si kako ti je problem da gasiš monitore kad oćeš da trekuješ. E pa sa ovom spravicom ne moraš da ih gasiš. Monitori će ostati upaljeni, samo što signal neće dolaziti do njih, pa oni neće ni svirati.

Što se tiče izgradnje jedino što moraš da znaš (još jednom), je: šta preklopnik spaja u kojoj poziciji (odnosno kako on funkcioniče) i balanced_to_unbalanced. Malo je komplikovano bez sličice ispričati ovo za preklopnik, ali biće ti jasno sve čim npr. otvoriš katalog radio kluba i vidiš sličicu kada budeš uzimao delove.
Unutar balansirane veze imaš tri žice, odnosno
1. masu
2. vruću
3. hladnu
Vruća nosi originalan signal, dok hladna nosi isti signal s tim što je obrnuta faza. Na tom principu i radi balansirana veza jer kad se u pojačalu vrati faza u normalu, onda se svi prikupljeni šumovi, koje je signal dobio na putu do pojačala, anuliraju (jer su sad šumovi u kontra fazi). Dakle kada prelaziš na ne balansiranu, onda spajaš hladnu i masu.

pozz

Re: DIY balansirani Switchbox


Re: DIY balansirani Switchbox


@ Analog : Bio si jasan nego sam ja istripovao da si ubacio i volume kontrolu.
Kontam sta je switchbox, nije problem.

Problem je sto su monitori aktivni tako da otpada kontrola preko pojacala.

EDIT: NISMO MISLILI NA ISTI RADIO KLUB. Google mi tek sada kaze da je radio klub preduzece. Ja sam otisao na veziste i radio amatere. :)

Nista..Kad budem napravio konkretan plan, iznecu ga ovde pa cemo valjda nesto napraviti.

Jedno pitanje. Koja je razlika izmedju step attenuator-a i potenciometra? Citao sam da preporucuju ugradnju ovog step att. pa me zanima.

Re: DIY balansirani Switchbox


Evo nekih slicica od spravice koju sam napravio... u pitanju je Switchbox i ima jedan ulaz (TRS) a tri izlaza (TRS, XLR i cincevi), izlaz se bira preko selektora na prednjoj strani. Vrlo prosta a meni izuzetno prakticna sprava jer vrlo brzo mogu da biram koji ce zvucnici da mi sviraju...
Kutiju sam kupio gotovu i izbusio je sam (:banghead: kakva je to zaje*ancija bilaaaa, inace kutija je aluminijumska), svi konektori pozadi su Neutrik, kablovi su oklopljeni mikrofonski kupljeni u Radio klubu kao i "selektor" (jbg rano/kasno je ne mogu da se setim kako se to zove). E onda sam kutiju odneo kod prijatelja koji radi sito stampu i odstampao sve sto treba ali na cirilici (prvo je sve napisano latinicom na engleskom pa je promenjen font u cirilicni) pa je ispalo zezanje...:da: :D ... bar niko nema istu spravu8-) skroz je autenticna :rolleyes: :da: :D

Dakle evo ga doticni DIY Switchbox

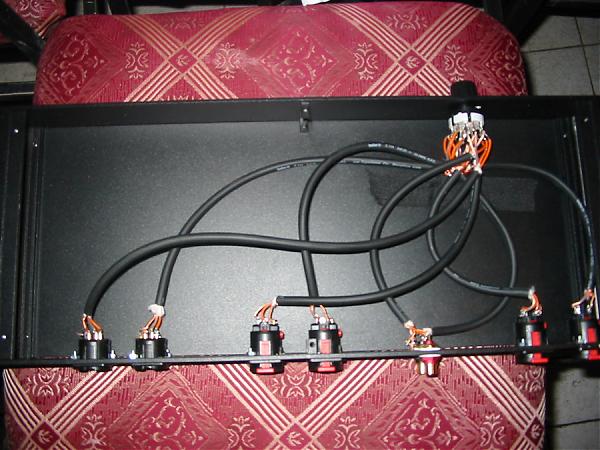

... crevca... bogata unutrasnjost... zalemljeno od strane moje malenkosti (prosto se ponosim sobom:da: ... i predsobljem:D ...)

Attachment 4135


... Zadnja strana... kao sto rekoh sve je Neutrik...

Attachment 4136


... i najzad... DIY Switchbox (kao sto lepo i na njemu pise), postavljen na svoje mesto...

Attachment 4137



Ajd' pa Pozz

Re: DIY balansirani Switchbox


sjajno!
a propos teme:drugaru je iz nekih da..aavno ručno radjenih kutija ostalo oko 2m nekog ezoteričnog kabla(srebro u teflonu,ako nisam sad nešto lupio:confused: ,tako sam ga razumeo)koji bi da upotrebi u inter-konekciji.e,sad,čovek je nameravao da napravi neku ovakvu spravicu ,ali sa switch preklopnik-om,mono switch-om i svim inputima i outputima na prednjem panelu i sa combo(xlr/trs "neutrik"konektorima)umesto odvojenih xlr i trs-ova.najveći problem mu predstavlja lemljenje tog kabla,a čovek je "manijak" i hoće da posao odradi do perfekcije(kaže u zezanju:"da ispratim signal kako i dolikuje") i zanima ga čime bi mogao dotični kabl da zalemi?ili da kupi neku malo kvalitetniju "ovozemaljsku"varijantu kabla za interkonekciju,što sam mu i predložio,jer po mojoj logici ništa ne dobija sa tim srebrom ukoliko ga ne "lemi" na neke isto srebrne konektore(koje pravi svega par firmi)i ukoliko i sam mono switch i glavni preklopnik takodje nemaju srebrne pin-ove
poz

Re: DIY balansirani Switchbox


Ha... preklopnik... tako se zove :) ... combo najverovatnije nece naci jer sam ga ja cekao i trazio mesecima i na kraju su mi rekli da nema vajde od toga... mada mozda se nesto promeni... a mora da pazi i na prostor jer ne znam gde bi mu sve stalo na prednji panel... sto se tice lemljenja javice se vec neko strucan da objasni jer ja...khm... pa recimo da mi malo fali do amatera :da: :D :wink:

Pozz

Re: DIY balansirani Switchbox


zvacu sad na par mesta za taj combo konektor pa javljam....
poz

Re: DIY balansirani Switchbox


Odličan ti je Snjitchbod?! :grin::grin::grin:

Čestitam!

Po?to rack? po?to sito?tampa?

pozz

Re: DIY balansirani Switchbox


Rack sam platio cini mi se oko 2.800din... a sito stampu mi je odradio prijatelj koji mi nista nije naplatio, ne znam koliko bi inace kostalo. Inace najskuplja stavka bili su konektori jer je komad u veleprodaji bio nesto manje od 500din. Po nekim lokalnim maloprodajama kostaju po 10e i vise

Pozz

Re: DIY balansirani Switchbox


vaistinu super!

Re: DIY balansirani Switchbox


pozdrav, čestitke na uspešnoj samogradnji. i sam sam planirao switching za dva para monitora, ali to čeka da rešim je l' ostajem na jednom pojačalu i dva para pasivnih kutija (to bi uključivalo ozbiljniji svičer sa relejima, ali i dalje jeftinije od ozbiljnog pojačala) ili ostajem u oblasti pasivnih svičera ...

@analog, "7" - imam pitanje: je l' ste vezu balansirani - nebalansirani izveli + (XLR pin2) balansiranog na vrući kraj (npr. činč-vrh) nebalansiranog, a masa (XLR pin1) na masu nebalansiranog (činč-okvir)... pretpostavljam da vam switchevi stoje na stolu i nisu uzemljeni ? je l' ima zujanja?

postao sam paničan u vezi propisnog uzemljivanja, zujke i ostalih lepota (kad živiš u srbiji ...), i to me dovelo do toga da sam pročitao gomilu tekstova na tu temu
(preporučujem http://campuspa.com/downloads/aes48-2005-f.pdf standard o interkonekciji u audio industriji ... ili rane notes, na http://www.rane.com/library.html - ko ima živaca, ovo su valjda najdetaljnije i najpedantnije reference)

ako je do teorije, jedini pravi način interkonekcije bal.-unbal. bi bio trafo (eventualno diferencijalno pojačalo)

ali to stvar poskupljuje (da ne pričam o nabavci trafoa), zato pitam, kakva su vam iskustva?

Re: DIY balansirani Switchbox


što se combo xlr-a tiče, ja sam našao neku varijantu, ali da je skupo-skupo je ... ali imam dobru ponudu za ženske neutrike ...

Re: DIY balansirani Switchbox


Ne zuji nista... cuti kao zaliven :) ... cak i kad menjam sa jednog na drugi par zvucnika ne cuje se nista sto ne treba...
... eh sad ono drugo... kako vezati... ja sam to davno radio a inace se ne bavim time nego mi je bilo zanimljivo da napravim, tako da se stvarno ne secam. Tada mi je to bilo zanimljivo pa sam ceprkao po netu i cimao Analoga i Boggy-ja za to i sl. stvari... javice se vec Analog, on je mnogo ozbiljniji po tom pitanju pa ce ti reci...
... ah da... samo da ti kazem nesto... ovo sto sam ja radio se ne isplati raditi. To sam skontao kad sam zavrsio, posto me je izaslo oko 70e a nisam platio stampu jer mi je radio prijatelj. S obzirom da imas gotove sprave sa mnogo vise opcija za 100 i nesto vise evrica, ovo moje ispada totalno nerentabilno... naravno, uvek mozes da iskoristis neku manju kutijicu, jeftinije konektore i sl. pa da te izadje manje ali... eto cisto da znas.

Pozz

Re: DIY balansirani Switchbox


ej, hvala na odgovorima!

ma -ih! znam kako stoje stvari sa cenom. ali gde bi kupio takav kao tvoj? meni je to mnogo bolja fora nego da dajem ke? za neku konfekciju, koja je bar 70% marketing (lo?enje), a mo?da i manje od 25% ulo?eno. ovako znam ?ta je unutra, i ako sam stavio najskuplji deo, to me je iza?lo jeftinije nego kad mi oni stave najskuplji deo ...

Re: DIY balansirani Switchbox


Ne znam kakve ste preklopnike koristili, ali npr. u radio klubu u timockoj ima da se kupi rotacioni preklopnik 2x8 ili 4x8 (ima granicnik kojim moze da se namesti za npr 2x3 ili 4x3) - tako da je moguce istovremeno odabrati i vruc i hladan kraj za 'balansirane' namene... Ja sam pravio nesto slicno, ali kao video switcher.

Sto se cene tice, pa ne mora da ide u rack kutiju koja kosta 3000 dindzi, ima manjih plasticnih kutija, ali sad, kako ce izgledati i da li ce biti mesta da se stavi vise XLRa... ne znam, ali bi bilo dosta jevtinije. Ova tvoja skalamerija lepo izgleda :)

Re: DIY balansirani Switchbox


Preklopnik je uzet u radio klubu... jer na drugom mestu nema :wink:

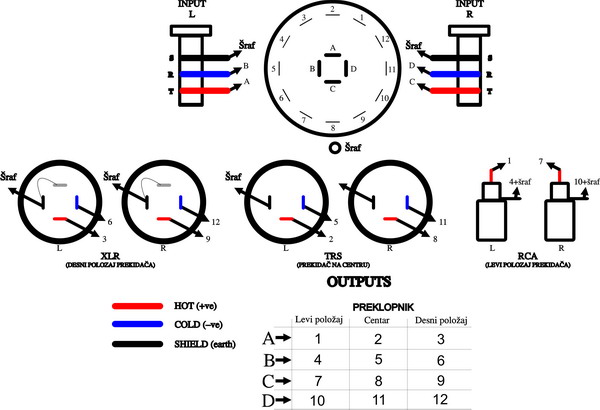

a evo nasao sam semu po kojoj sam radio, to sam ja crtao u Corelu 8-) bas nisam imao sta drugo da radim:da: :wink:

Attachment 4199

Re: DIY balansirani Switchbox


strava je crte?.
sve jasno, hvala.

Re: DIY balansirani Switchbox


OK, sve je po propisu :) Sve je vezano kao balansirano, tako da nema brige :)
