Re: Skyline Diffusor Samogradnja


Pozdrav svima.Vec neko vreme pratim forum i super ste, pa resih da vas zamolim za par odgovora bas na ovoj temi.Koliko je i dali je bolje kada se difuzori kace na OSB ispod koga su vazduh,kamena vuna,vazduh pa zid ,od kacenja difuzora direktno na zid.I dali mi i koliko, jedan veliki i teski paravan difuzor moze pomoci da resim zadnji zid (bez zidanja) jer je postojeci prilicno nezgodan za akusticku obradu i preterano asimetrican.Soba je duzine 9m a paravanom bi je pregradio na oko 5.5m.Dalje ne moze zbog malog sanka koji zauzima jedan cosak koji bi ostao u neiskoristenom prostoru control room-a.Hvala unapred.

Re: Skyline Diffusor Samogradnja


Mislim da to pitanje zaslužuje, da otvoriš novi thread...

Re: Skyline Diffusor Samogradnja


PA moje je misljenje je, da je jedno Grajdevina u tvom slucaju zid. PA onda izolacija od buke. Pa geometrija sobe i onda akustino uredjivanje sobe.
Difuzor sapada pod zadnju stavku.
I tako bih to i ostavio.

Pozz
Denis

Re: Skyline Diffusor Samogradnja

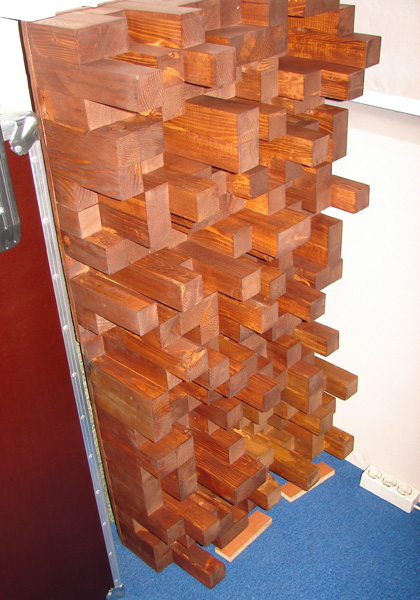

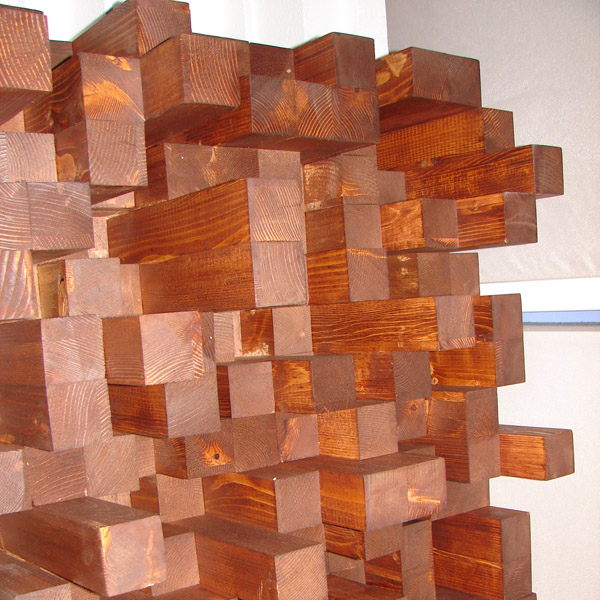

evo napokon sam iskopao slike od mojih skyline-a.. "klasicne" mjere 60x60x25, suha jelovina, farbana tamno smedjecrvenim lakom.

Attachment 4582

Attachment 4583

Re: Skyline Diffusor Samogradnja


evo vam novi calculator koga zanima

http://www.mh-audio.nl/DiffusorCalcu...calc=calculate

pozz
Denis

Re: Skyline Diffusor Samogradnja


Krenuo sam raditi skyline difuzor sa prve stranice. Zanima me kako izrezati drvo na decimalu od 0.5mm buduci da je standard tolerancije u stolariji 1mm. Stolar kaže da je teško postići toliku točnost te da će minimalna završna obrada hrapavim papirom povecati tolernaciju od 0.5 mm.

Re: Skyline Diffusor Samogradnja


Pa mo?e sa CNC strojem.
Ali ne mari previ?e za to, ne treba biti ba? tako precizan.
Just do it!:D

btw: "Skyline" poimenovanje je Trade Mark od RPG firme i ima mnogo vi?e segmenata - prime number 157, nego BBCijev temeljen na prime number 7.

Re: Skyline Diffusor Samogradnja


Hallo Popa

Ako uzmes u obzir kolko tolerancije opcenito imas u gradnji studija, Mislim da ti 0,5mm nece igrati toliku ulogu.

Pozz
Denis

Re: Skyline Diffusor Samogradnja


ima? njegov kalkulator?

tnx

Re: Skyline Diffusor Samogradnja


Pa imam: http://www.rumski.com/forum/showpost...5&postcount=10
:D
gledaj tabelu 5!

... ili pročitaj temu od početka do kraja.
Nije tako lo?a:D

Re: Skyline Diffusor Samogradnja


uh..da..:D

ako sam dobro shvatio, ima 12x13 letvica i SVE su razlicite duzine???:shock:

Re: Skyline Diffusor Samogradnja


e pa da, ba? tu je čar:D
... uskoro ču lansirati ba? te komercijalne akustičke elemente i iz pridobljenog izkustva mogu da ka?em; pa ima dosta rada sa jednim elementom iako CNC seče po programu na vi?e od 0.5mm detaljno, i onda po podlo?enoj matrici je puno lepljenja, ima 156 ?katulja iz kojih se uzima pripadajuča du?ina ?tapiča...
Mo?e? da se postara? kada treba da ih napravi? nekoliko deset a da nema? koliko toliko avtomatizirano i utječeno.
Druga metoda je duvanje expandiranog polystyrena u kalup pod velikim tlakom ali kalup je vrlo skup (oko 12.000?...).
Rezultat je sigurniji kod prvog principa (drugi mo?e da ima lunkere/ mjehuriče).

Re: Skyline Diffusor Samogradnja


Ima li ko predstavu o okvirno potrebnom vremenu da se sastavi jedan 12x12 (PN7) a koliko 12x13 (pn157)...... od trenutka kada je ostrugana letva na 5x5cm - znaci, rezanje i skljapanje

Re: Skyline Diffusor Samogradnja


Pa pravi Skyline sa "pn157" traje oko tri sata (CNC rezanje i ručno lepljenje ?tapiča).

Re: Skyline Diffusor Samogradnja


uh.... pa to je mnooogo manje nego sto sam misilo... U dilemi sam koji da radnim, samo zbog vremena i komplikovanosti sklapanja, ali ako mogu da se naprave 4kom i za 2, 3 dana nije mi zao, naravno, sekao bih rucno, bez cnc-a

Re: Skyline Diffusor Samogradnja


Da ali kod ručnog če? dosta vremena potro?iti na ?aganju različitih du?ina (156). Ne znam koliko če ti to uzeti ali znam da kad bude? zavr?io, da ti neče biti ?ao. A kad več bude? u elanu onda napravi jo? nekoliko, sigurno če? im nači mjesto:D

Re: Skyline Diffusor Samogradnja


Malo gledah situaciju na terenu.... pa je problematika sledeca -

Radio bih skyline sa pn 157:da:, ali ne postoji daska od 6 cm iz goje bi se izvukle grede i orendisalo na 5x5 letve iz koga bi se dalje seklo.... Postoji 8cm daska (iz nje se moze dobiti 7x7) i 5cm daska (za 4x4 letve)

Posto je ovo i ovako zeznuto za napraviti -

Da li smem da pravim skyline od gredica 7x7 cm sa korakom od 2mm (znaci, najduzi komadic bi bio oko 31cm).... napominjem, da cu od zadnjeg zida gde bih stavio difuzore, biti odmaknut preko 4 metra

Za BBc sa PN7 sam nasao kalkulator koji mi lepo da granicne frekv. delovanja difuzora, ali za ovj komplikovani nemam kalkulator......da li se sme uzeti da ce donja granjicna frekv biti na polovini talasne duzine dubine (ako je 0.31m dubina, to mu dodje malo preko 500hz......?

Hvala!

Re: Skyline Diffusor Samogradnja


da mo?e da modificira? konstrukciju iako je skyline teoretski optimiziran za te mjere ali ni?ta posebno se neče desiti.

Najva?nije je da u sweet spotu uspostavi? kvalitetno difuzijsko polje od cca. 1000Hz (svakako mo?e i od 500Hz) pa do 5000/6000Hz.
Tako zaznava i ljudsko uvo najznačajnije frekvencije za čovjeka (Fletcher Munson krivulja).

Re: Skyline Diffusor Samogradnja


fletcher munson krivulja oznacava da ljudsko uho, raslicite frekvencije osjecaj razlicito jako i ako su iste jacine. nenad.

molim te mi objasni koju ulogu igra to sa difuznim poljem u sweet spotu.
i u Sput sta je za tebe Difuzno polje ???
Molim te

Pozz
Denis

Re: Skyline Diffusor Samogradnja


Da isto mislimo Dema oko ljudskog čula.
Ima vi?e toga za?to nema nekakvog smisla difuzirati frekvencije ni?e od cca. 500Hz (ima i vi?e tabora u akustičkoj struci...) i kako nema smisla difuzirati iznad recimo 8000Hz.
Visoke frekvencije se i polako absorbirajo kroz vazduh (veči volumen prostora...)...

Pa dobro bi bilo da je difuzno polje tako veliko kao ceo studio da ali to je te?ko dostiči, zato se je potrebno orijentisati da je sweet spot čim veči sa dobrim difuznim poljem.

?ta je difuzno polje?!
To je polje/ prostor gdje je zvuk difuziran, razpr?en...
Ne znam kako da drugačije objasnim.

Re: Skyline Diffusor Samogradnja


Vi?e o difuznom polju i slično mo?e? pone?to pročitati na RPG-ovoj stranici i u knjizi Petra dAntonia i Trevor Coxa "Acoustic Diffusers and Absorbers: Theory, Design and Application:http://www.amazon.com/Acoustic-Diffu...7300563&sr=1-2

Re: Skyline Diffusor Samogradnja


oprosti nenad ali mislim da ti nije dobra definicija difuznog polja.
Ako pricamo o Difuznom Zvuku onda je tocna da je pozeljno da je dufuzan zvuk u Reziji isti.
U ovom Slucaju je bitno da sjedis u Radiusu halla ili reverba.
milslim da ove prostorije u kojima mi readimu nisu tako velike da je ikako moguce nesjediti u reverb radiusu u difuznom polju.
Ako pravimu Difuzorek koje su nam iza slusanja onda nam je cilj da reflekciju budu difuzne znaci meke.
Barem ja mislim da je to tocnije.
Ocemu ti pricas opet spada u kategoriju Reverba, Difuzna polja i reflekcije.
pozz
Denis

Re: Skyline Diffusor Samogradnja


dema stvarno oprost ali ja tebi tralala a ti meni hopsasa... uopšte nisam govorio definicije i ne govorim isto kao ti očito.

Ja samo hoču da kažem, da je kvalitetno difuzno polje u području sweet spota dobrodošlo (i da na žalost i to u premalim prostorijam to nije uvijek moguče...) i da je dovoljno da se difuzuju frekvencije u spomenutom rangu jer za što više (ako je potreba) je treba imati i ogromne prostorije za takve šale (kao blackbird studio recimo).
Prečitaj onu knjigu ako želiš potpunu teoriju o tim stvarima.

"reflekciju budu difuzne znaci meke" - a kakva je nemekana difuzija?!:D

Radije odgovaraj na pitanja koje ljudi postavljaju.

Re: Skyline Diffusor Samogradnja


Da se vratimo na temu.......

Da radim ukupno 3 kom skyline i stavim ih na zadnji zid u visini slusanja.... da ih spojim jedan uz drugi ili razmaknem, simetricno?

Re: Skyline Diffusor Samogradnja


odvisno kolike su dimenzije zadnje stene, mo?e li kakva fotkica/ sličica i dimenzije?

Re: Skyline Diffusor Samogradnja


nemam sliku, ali za sad je zid potpono go (planirao sam jos po superchunk u ugao i iznad i ispod skyline sta bude trebalo)...

dimenzije zida su 380x240, a ja bih bio udaljen bar 4 metra od njega (duzina sobe je 710cm)

Re: Skyline Diffusor Samogradnja


da nastavim....

danas sam zavrsio rezanje veliceg broja elemenata, sutra se ostali rezu i spaja se. Pravim 3kom pravih skyline sa PN157 i 156 razlicitih duzina:banghead::)

Bacicu i koju sliku, ali pre toga da priupitam nesto.

Ako kacim sva 3 na zadnji zid (tako sam planirao), da li je potuno svejedno kako cu rotirati (na 13x12 ili 12x13)? Da li da sve usmerim isto, ili da krajnji budu rotirani suprotno (ali sta sa srednjim tad?) ?

Planirao sam da ih postavim na visinu od 70cm (pa do 160cm) zadnjeg zida


Ako mogu kakve sugestije, prilicno je hitno:ups:


HVALA!

Re: Skyline Diffusor Samogradnja


Neka budu negdje u visini glave kad sjedi?/ radi?, orijentiraj ih kako ?eli?, mo?e da budu jednako orijentisani ili krajnja dva da sta suprotno, uopče neče biti primječujuče razlike.

Re: Skyline Diffusor Samogradnja


Hvala puno!

Posao je veliki, da se user.... jos nismo pocinjemo slaganje. Nadam se da nece biti problema, mada se brinem da li je sve dobro obradjeno.
Svaki difuzor ce biti tezak preko 100kg...... prava skalamerija

Re: Skyline Diffusor Samogradnja


Evo malo Tantalovih muka:)

Slike su sa sklapanja prvog, jos 2kom cemo u toku dana, nadam se, dokrajciti

Re: Skyline Diffusor Samogradnja


Odlično! :da:

Re: Skyline Diffusor Samogradnja


Sklopljena sva 3..... dosta su fino ispali. Steta sto samo drvo nije bilo najsjajnije, postoji jedan procenat komada koji ne izgleda najsjajnije. Inace, uklapanje nije bilo problematicno. Sutralakiranje i montaza

Re: Skyline Diffusor Samogradnja


Super Izgleda to je to.
Znaci napredujes Off. Bas mi je drago.

Pozz
Denis

Re: Skyline Diffusor Samogradnja


Napredujem, mada sporije nego sto sam mislio. Okacicu nadam se sutra slike montiranif difuzora u 'moj' thread.

Nego...... postoji li nesto sto difuzori vole/ne vole u svojoj okolini:)?

Skoro ceo zid cu po sirini pokriti njima, a ostaje ispod i iznad po 70tak cm prostora.... iznad bih najvise voleo da ostavim go zid:banghead:

Re: Skyline Diffusor Samogradnja


A evo koliko su difuzori bitni!

http://www.formula1.com/news/features/2009/3/9061.html

:D

Re: Skyline Diffusor Samogradnja


:D
iznad difuzora mo?e? da da? kakav superchunks ili panelni absorber pod 45 stupnjeva u čo?ku recimo... ako treba? jo? vi?e absorbcije naravno (a u večini slučajeva jeste tako).
Ali bolje bi bilo da se najprije vidi kakva sličica, da.

Re: Skyline Diffusor Samogradnja


jebiga tako je to sa tin difuzorima,
Ispred difizpra naranp nezmis nista staviti. Ja sam svoje tio prekrit platnom ali su mi to zabranili. sada mi nije jasno zasto imas jos mjesta iza njih.
Morat cu pogledati slike kada to okacisi.

pozz
Denis

Re: Skyline Diffusor Samogradnja


... da platno če prouzročiti absorpciju od neke frekvencije nagore.
Mogao bi se zamaskirati sa recimo vrlo tankim/ vrlo vazdu?no propustnim najlonom (mislim na hulahop tkaninu ili za pop filtere) on bi absorbirao frekvencije vi?e nego do kuda radi difuzor ali svejedno je bolje da se difuzor uop?te ne prekriva sa bilo čime.
Pa i dobro izgledaju difuzori, barem meni.

Re: Skyline Diffusor Samogradnja


meni nisu,
radi toga sma i razmisljo tako. ne ostavio sam ih otvoreno i gotovo.
kada imaden priliku sebi vecu reziju praviti onda cu to malo drukcije rjesiti.


pozz

Re: Skyline Diffusor Samogradnja


Necu prekrivati difuzore nicim, svidja mi se kako izgledaju.....

mislio sam iznad i ispod, jer imam oko 70cm protora ispod i 80tak cm iznad. Sa strane sam mislio staviti manje superchunkove (60x60 - pricam o zadnjem zidu).... pokusacu i da nacrtam ako treba:).

Trebalo je samo videti reakcije komsija i slucajnih prolaznika na ove skalamerije... moram zapisivati njihove komentare:D
