Re: Modular Diy


Okej. Super...
Sta dalje?

Re: Modular Diy


idemo na PSU ... da do 15.9 svi imamo PSU....

slijedeci je klon EMU diskretnog Modular VCOa...
prvo psu i kabineti da se mozemo igrat....
ovaj tjedan trebamo skupit 5 ljudi za PSU....da narucim sve!!!! a ne da se 100x maltretiramo!!!!

ajde babic i DON!!!! mislim da bi ovo trebalo biti donu interesantbo ovo je BASIC za synth programing!!!!

Ivo koji ce sve lemit je naoruzan LEMILICOM!!!!;)

Re: Modular Diy


PSU već imam tako da sam za sada out.
za vco se dogovorimo kad dođe vrijeme.

Re: Modular Diy


malo radim kalkulacije....

SSM 2044 VCF modul ..recimo bi u finalu kostao
KIT varijanta 75 eura
sastavljen 100 eura

VCA (Polyfusion Discrette)
Kit varijanta 65 Eura
sastavljen 90 eura

ili ako bi isli na DUAL VCA..znaci 25% vise

DUAL ADSR: (Diskretan) (mozda bi isli na SSM 2056 sto bi kostalo cca 30% vise)

Kit varijanta 100 eura
Sastavljen 125 eura

triple LFO ( Digisound 80 style) 3 LFOa sa po 4 waveforma

KIT Varijanta 70 eura
Sastavljen 95 Eura

i naravno VCO (diskretni ) emulator modular CLONE
moram malo sijest i to izracunat...

cijene modula gore su za bazi 4-5 komada...cijena bi drasticno mogla past s kolicinama...ali mi izgleda da nas je tu 3-4 interesenata pa emo morat racunat na ove cijene!!!!!

prosijek je modul po cca 100 eura +/- jedino bi VCO trebao biti malo skuplji..cca 40 %

Re: Modular Diy


http://tellun.com/motm/darmok/200601...k_2006_17m.jpg

THE MOTM MODULAR

Re: Modular Diy


To znaci 550-600 eura za sestavljene module (za nas sa dvije lijeve ruke :p )

Ajde momci sigurno vas ima jos koji bi voljeli imati modular za male pare!!
550 eura (ili manje) nije neka strasna lova...

Re: Modular Diy


@roginator
jer farnell, kod nas altpro, daje popust na količinu? da je npr. na +100 artikala ni?a cijena.


edit: sad sam vidio da ne. damn. :(

Re: Modular Diy


mislim da bi svi trebali racunati odmah na dual VCO sistem, to dize mogucnosti sistema barem 10 puta. detuning, oktave, oscilator sync, cross modulacije itd itd itd..


predlazem slijedecu varijaciju na Roginatorovu osnovu:

2 x emulator VCO
dual VCA dikretan
2 x ADSR diskretan (2056 ADSR se moze poslije dodati kao treci, CV ADSR po potrebi)
LFO board

24dB Ladder Filter - bilo pcb od Oakleya, Motma, ili nekog treceg.. moze i original emulatorov ili moogov dizajn.

LAG processor



to je po setupu vec maltene mali modularni minimoog ili arp oddysey..



samo nabacujem ideje..

Re: Modular Diy


moze sve to ali imaj na umu da ladder poskupljuje proizvodnju vcf skoro 100%

lag processor je oko 80 tak eura...
diskretni ADSR nije problem!!!!!

ETHO!!!!!!

Drugovi,

Zaboravio sam vam reći. Vlasnik sam barem dviju knjiga koje bi (možda) mogle pomoći:

-- Oscillator circuits (186 strana)
-- Practical oscillator handbook (248 strana)
-- Oscilatori (naša domaća knjiga)

Budem pogledao jel ima koji VCO unutra. Onako napamet znam da ima hrpa DCO-a.


Inače imam još brdo knjiga iz elektrotehnike. Evo tu je popis sa slikama koji sam stavio na site opservatorija Višnjan:

http://www.astro.hr/ucionica/ostalo/knjige/elteh.htm

Ako nekom nešto treba.... imam kopirku na poslu. :mrgreen:

Re: Modular Diy


......Roginator, ajde stavi neki nacrt za PSU na forum, ako je to klasicni design bez nekakvih ezotericnih komponenti ja bih uzeo samo PCB.
Imam jo? puno materiala koji mi le?i i ceka da se upotrebi.....

Inace sam ti ja od oktobra nadalje svaki tjedan u zagrebu pa mogu i nabavit koje komponente iz EU, ako zatreba......:rolleyes:

Pozdrav,

Gregor

Re: Modular Diy


Nego...ako je +5 i -5 / +12 i -12 jel mo?e da su uzme od računala? Onaj kvalitetni ?ta ima FCC licencu (da ne stvara interference). To se nađe za bagatelu (d?aba). Raskopa ga se, i makne se ventilator koji mu vi?e neće trebati.

Znam...znam... lupam bezveze. Ali valjalo je poku?ati. :mrgreen:

Re: Modular Diy


NE! :o :rolleyes:

:p

pozdrav

bogi

Re: Modular Diy


Ja ne znam za koji će mi k sve ovo... i to me svi pitaju, ali nešto me vuče (pa ću razlog valjda saznat kasnije..hehe).... uglavnom, ja ću razmisliti i javiti da li bi se i ja uključila u ovu investiciju. Ali da sve radi netko drugi (naravno plaćeno).

Minimalno i maximalno (pretpostavka) moram uložiti - koliko?

Re: Modular Diy


evo mene...veceras cu dignuti shemu PCBa.....

+5 i +/- 15 v

boggy hvala...navrijeme si Donu rekao neeeeeeeeeeeeee:D :D :D

inace bih ja

imam posla preko glave ali veceras cu vam dati sve glede PSU i neku jos kalkulacijicu!!!*!!!

Damir

Re: Modular Diy


Evo shematike PSU....

odabrao sam ovo jer je takav dizajn PSU a klasika iz vremena analogije..stabilan, snazan i jednostavan za samogradnju...manje vise svi dijelovi za sastavit ovakav PSU su nabavljivi i u Armeniji , Urugvaju i sl :D

pa tu na prostorima EX YU nije problem...sve ovo proizvodile su ISKRA, RIZ, Ei ...:D :D

no salu na stranu ovo je BASIC za dobar PSU..

evo shematika

http://web.vip.hr/roginator.vip/FormantPSU.jpg

ovo je moj PSU...PCB sam kupio na ebay..prije x vremena!!

http://web.vip.hr/roginator.vip/FORMANTMODULARPSU.jpg

Re: Modular Diy


@ gregor...moze znaci i kava u ZG...ja zovem !!!!

@ anita...manje vise znam koliko ce to kostat...ne manje od 600 eura, ne vise od 700 za BASIC SISTEM..ako ga budes sama sastavljala!! ruke su tu dodatni trosak

Re: Modular Diy


Dogovoreno! Javim kad dolazim.....

A za power supply bi ja uzeo samo PCB....imam dobrih starih 3055 (i 3771) - + 723 puno naokolo.....to je još uvijek standard za PSU.....prvi sam napravio za CB stanicu vec 1986 po elektor nacrtu........:D:rotfl:

Re: Modular Diy


OK cimni me na 00 385 91 722-7085

Re: Modular Diy


15.9 je veoma blizu......:D

Idemo li dalje sa tim ili smo na pauzi?:beer:

Pozdrav,

Gregor

Re: Modular Diy


pa nije do mene..problem je sto nas je 3-4 zainteresiranih..fale jos 2-3

BTW ja svoje sastavljam

pozzz

Damir

Re: Modular Diy


hej modularni ljudi.
kako napreduji va?i sistemi?
ja uz svoj mali soundlab zavr?io Klee sekvencer: http://electro-music.com/forum/index.php?f=155

malo sam (puno) pokro buchlu..a ?ta? kad mi se svidja :D
u izradi mi je kabinet.
sljedi vco (xr2206), vcf (yusynth minimoog clone) i vca (neki klasični low part count dizajn)
ajl kip ju posted

Re: Modular Diy


Dobro zvuce Yusynth moduli,a jel komplikovano to sastaviti?

Re: Modular Diy


meni nije :)
ovisi koliko znanja i spretnosti na tom području ima? (lemljenje uglavnom).
yusynth je super dokumentiran tako da nije problem.
skupi? djelove, izjetka? pločicu i zalemi?.

Re: Modular Diy


ja prosiravam svoj system 100m sa novim DIYmodulima.

za 7 dana stize mi MOTM 440 (ssm2040 filter), kojeg cu ubaciti u repliku system 100m modula za kojeg sam vec napravio design. kutija i front panel za modul trebali bi biti gotovi za 10-14 dana.

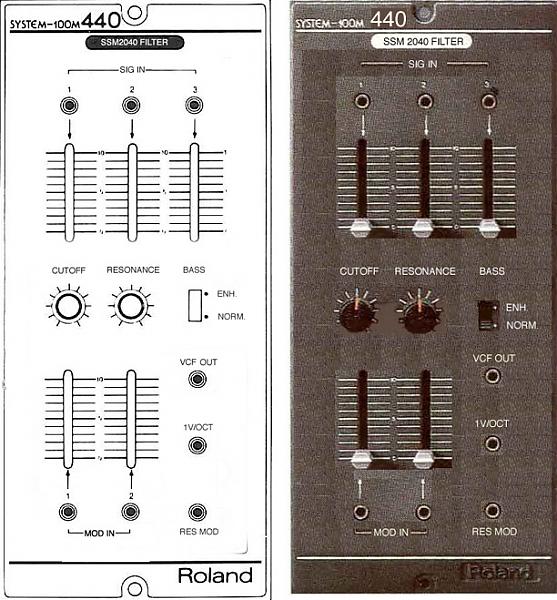

shema i photoshop modula kojeg cu nazvati m440 (jer je to u biti motm440 preraden za 100m) :



Attachment 3363





sledeci je Steiner-Parker Synthacon filter. ovaj ima nekoliko preradene originalne sheme. ovo je pravi DIY modul jer sam sve napravio od pocetka - stampao PCB, trazio shematike itd...

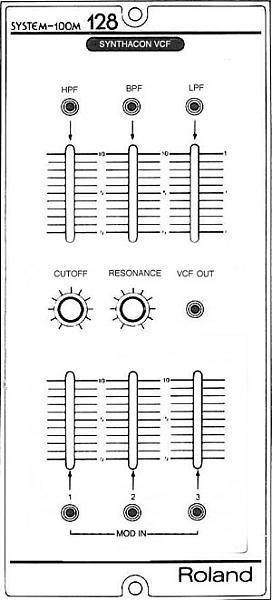

evo sheme za ovog - nazvat cu ga m128 (originalan 100m filter je m120 a znam, da su radili variacije m12o i nazvali jih verovatno m123 ili m124... tako, da se odlucio za 128)



Attachment 3364



Bas danas sem na evilBayu nabavio i drugi 100m cabinet u kojeg cu ubacit m440 i m128 a ostat ce mi jos nekoliko mesta za druge module - imam jos nekoliko ideja za nove module koji ce dodati weird factor (ala: cv summing, gate delay itd...) u moj modular system a prvo trebam zavrsiti ova dva...

:grin:

Re: Modular Diy


a otkuda ti prednji paneli imas li koji za prodat????

Re: Modular Diy


prijetelj od mog starog mi radi panele. covjek je vrlo vrlo pedantan! koje panele trazis?

Re: Modular Diy


ajde mi daj neki telefon da te nazovem ( na PM)

Re: Modular Diy


kad si kod panela,
rogina; gdje graviraš u plastiku?
spominjo si to a meni se sviđa ideja.

Re: Modular Diy


za?to plastika,
zato jer sam probao drukčije rije?iti grafiku na panelu.
prvo sam isprinto na sivi papir.
pa ljepilom u spreju naljepio na panel pa lakiro sa bezbojnim lakom dva tri puta.
super je izgledalo u početku.
sada se taj papir na nekim mjestima počeo odljepljivati i stvaraju se mjehurići zraka unutra pa izgleda ko da ima brda i doline.
uglavnom ispalo je cheap i trash.
zato bi htio plastiku da izdgleda "BOMBA"
al mislim da ovoga neću skidat dolje i opet sav taj "strap wiring" panela radit.
nek stoji tako. lo-fi

Re: Modular Diy


super design mirzaa! hip hop/sci-fi style... bar meni izgleda tako

Re: Modular Diy


a otkud ti originalni slideri od 100m za ove nove module ?


inace strasna ideja. 2040 je zakon. a ovo je diskretni klone od MOTM-a. nisam ga cuo bas puno ali kazu da je vrlo blizak originalu.

znaci kupio si MOTM440 u kitu, ili vec slozen ali bez prednjeg panela?

Re: Modular Diy


ima slidera za kupit na ebay.com......


pojave se s vremena na vreme vidjao sam ih

Re: Modular Diy


jucer sam dobio iz USA robu od MOTM. Kupio sam PCB kit i chip set sa SSM chipovima i jednim tempco resistorom kojeg je tesko pronaci...
Isplati se vise nego slozen. Kad nabvim i sve ostale djelove platim lemljenje i napravim kutiju + sitotisk+bojanje kosta manje nego gotov originalan MOTM modul sa front panelom.

slider capse narucio sam iz hong konga... jeftini su ovi kinezi :D

Demosi od motm440 koje sam ja cuo bacili su me na guzu!! :mase::drums:

100m je super synth, bas danas sam razgovarao sa kolegom (gregor z- koji ima isto 100m) kako ovaj sint ubija i rastura...
ali ipak ima jedna stvar koja nije najbolja - a to je filter. dobar je ali malo dosadan, za neke stvari je super...
inace ja u nekim situcijama kad mi treba malo mastnija i debelija boja filtera, furam 100m u micromoog filter (koji je navodno isti kao minimoog filter). micromoog filter frekvenciju moguce je kontolirati sa CV inputom u kojeg stavim output iz 100m ADSR envelope i tako imam filter koji nije samo staticki nego se odziva na envelopu. ovim putem bar malo prosirim spektar zvuka...

jedva cekam da dodam i motm filter. 100% cu stavit na rumski demose kad bode sve gotovo.
treba mi jos neki multimode VCF tako da sam odlucio da napravim modificiran Steiner-Parker Synthacon filter...
a nekog dana mozda jos CV summing modul, voltage intvert, env follow modul i jos neki drugi "weirdo factor" moduli

Re: Modular Diy


ok sad mi nije nista jasno, spominjes i SSM i MOTM... sto se kosi s cinjenicom da MOTM440 je diskretno izveden KLON od SSM2040, daklem unutra nema SSM2040 chipa, vec je napravljen pomocu tranzistora, otpornika itd..


to je poznata stvar za MOTM, sam Paul Schrieber je rekao da ne moze imati produkt baziran na nepostojecem analog chipu (ne proizvodi se skoro pa 30 godina i vrlo je rijedak), tako da se odlucio pribliziti tom zvuku sa revers inzinjeringom.



sad me zbunjuje to sto kazes da si dobio SSM chip unutra ?

jeli moguce da si bas dobio neku nesluzbenu verziju kita sa 2040, jer Paul zna imati nesto SSM-ova s vremena na vrijeme ali ih prodaje posebno kao rezervni dio za sinteve. ne radi MOTM s njima. (ja sam kupio par 2040 od njega).

Re: Modular Diy


mozda su si smanjili muku i nabavili neku kolicinu 2040 pa sada umjesto 4 sata modul urade za 1 sat posla
:D :D :D :D :D :D :D :D :D

Re: Modular Diy


4 x SSM2210 matched NPNs
5 x SSM2220 matched PNPs

jel jasno sad? :D

Re: Modular Diy


jasno ..znaci upareni Sklopovi za bolji feedback ;)

Re: Modular Diy


jest. :da:


koliko te kostao total MOTM pcb+dijelovi, ako mogu znat?




inace, ja bih volio naci dobar DIY dizajn koji koristi bas original SSM2040, jer ih imam nekoliko. ali ne samo u standard lowpassu, vec u multimode-u, jer 2040 to moze (!!), za razliku od kasnijih inkarnacija (2044, 2045, 0247) koji su samo lowpass.





btw, za one koji nisu upoznati s tim filterom, to je iz serije analog chipova koji je razvio E-MU potkraj 70tih i vise manje koristen je jedino u tadasnjim e-mu modularima i originalnom Prophetu 5. SSM je bio samo masovni proizvodjač, dizajner je bio Dave Rossum (EMU).

evo kako zvuci, u par varijanti (self oscilacija, filter fm, pad sweep i sl):

P5Rev2_liquid_selfoscilation
P5Rev2_1974
P5Rev2_ommadawn_pad

Pitanje za znalce:

Drugar iz firme (nekad davno imao Jupiter 4, PPG & stuff) gradio bi modular. Odlučio se za MOTM. Jel se to kvalitetom zvuka isplati u tom rangu para? Znam da ima dosta firmi koje rade module. Ali ne znam u kojem je rangu MOTM - koje su prednosti, koji su nedostaci. Ako mo?e koji koristan savjet.

On to skoro uzima, pa bi to zapravo bio vjerovatno bio prvi modular u Hrvatskoj. 8-) Rang para bi za početak bio $2.5k. A kasnije bude polagano "zidao". :grin:
